Kabelholder for montering av kabler og slanger

Kabelholder Ratchet P-Clamp

Vårt utvalg av kabelholdere i metall og plast utvikles stadig. Ta en titt på Ratchet P-Camp!

Kabelholder med sperremekanisme

Hos HellermannTyton liker vi å forbedre etablerte design på festemateriell.

Da vi mottok en forespørsel om en enklere måte å montere kabler og slanger på maskiner, tok vi utfordringen.

Vi brukte vår omfattende kunnskap for å løse alle de mekaniske begrensningene på konvensjonelle P-klemmer våre kunder fortalte om.



Resultatet er kabelholder Ratchet P-Clamp - den brukervennlige, allsidige og robuste kabelholderen for å feste kabler, ledninger, rør og slanger. Denne kabelholderen kan du også åpne og bruke om igjen hundrevis av ganger.

Designet gjør forskjellen: slik kan du dra nytte av vår kabelholder

Som navnet sier (Ratchet) la vi inn en skrallemekanisme i P-klemmen, dette gjør at brukeren kan feste klemmen separat fra festetrinnet. En tilleggsfunksjon er at du kan frigjøre skrallemekanismen og åpne og bruke klemmen på nytt.
Vi definerte følgende behov for kabelholder:

•    Valgfrihet: Separat før- og sluttmontering.
•    Enkel installasjon: Lukk med én hånd.
•    Eliminer klemming: rifling sentrerer bunten automatisk.
•    Gjenåpne, gjenbruke: lett utløsning med en flatskrutrekker.
•    Redusere delelagerbeholdningen: fire fleksible størrelser (6,2 mm – 51 mm diameter).
•    Konfigurere fleksibelt: flere monteringsplatedimensjoner tilgjengelige.
•    Maksimere holdbarheten: herdet, UV-resistent PA66 og korrosjonsfritt stål.
•    Ekstrautstyr: myke innsatser og spenningsfane for gjentakende kvalitet.

Fordeler

Fordel 1: Du kan forhåndsinstallere p-klemmen før du lukker den

Med kabelholder kan du nå bestemme føring av kablene, slangene eller rørene selv før de har blitt levert!

Denne totrinns monteringen gir deg frihet til å dele ulike monteringsoppgavene mellom forskjellige aktører.

Kabelholder kan lukkes med en hånd til optimal diameter.
Klikket som høres gjør at montøren vet at den er lukket forsvarlig.  Se selv i vår video.


Kabelholder imøtekommer kvalitetssikringsbehovet til prosessingeniører. En valgfri strammeknapp og HellermannTyton’s buntebåndverktøy i EVO-serien gjør at installatøren kan lukke P-klemmen med nøyaktig samme kraft hver gang.


Fordel 2: Du kan åpne klemmen når som helst for vedlikehold

Kabelholder kan åpnes enkelt

I motsetning til eksisterende klemmer, utformet vi kabelholder Ratchet P-Clamp slik at den kan åpnes uten å måtte demontere kabelbunten fra festepunktene.

Dette er en stor fordel ved vedlikeholdsarbeid der kabeldelen skal flyttes for å passe nye koblingspunkter.

Sett inn en skrutrekker i sporet og løft ut sperrekoblingen. Plastmaterialet er spesielt herdet, slik at du kan gjenåpne og gjenbruke klemmen.


Fordel 3: Reduser antall klemmer og klips på lageret ditt

Kabelholder reduserer antall klemmer og klips på lageret ditt og er tilgjengelig i fire størrelser.

Kabelholder er tilgjengelig i fire størrelser som alle er justerbare.

Lagerbeholdningen kan reduseres, installatørene trenger ikke ha med et stort utvalg klips i forskjellige størrelser.

Med bare fire kabelholder og valgfrie myke innsatser trenger du ikke dusinvis av aluminiumsklemmer og metall eller p-klips av plast.

Konfigurasjoner

Alle fire kabelholder (for buntdiametre fra 6,2 mm til 51 mm) er enkle å kombinere på et enkelt monteringspunkt.
Sinkbelagte monteringsplater i rustfritt stål fås i forskjellige lengder og med fire forskjellige monteringshullstørrelser (M6, M8, M10 og M12).

De robuste monteringsplatene i rustfritt stål leveres også i fire forskjellige vinkler (forskyvning 180° og 90° eller hevet 30° og 15°). Dette gjør det mulig å kombinere flere klemmer på ett festepunkt ved å stable monteringsplatene. Det kunne ikke vært enklere å plassere kabelklammemonteringen.

Utvalget av vinkler, monteringsplatelengder og dimensjoner av kabelholder muliggjør et uendelig antall justeringer og konfigurasjoner. Her er noen av de mest populære konfigurasjonene som kundene våre bruker:

Kabelholder faste konfigurasjoner

To klemmer festet forside mot forside på ett monteringspunkt og to klemmer satt sammen på ett monteringspunkt.

Ratchet P-Clamp configurations

Ulike vinkler for føring rundt hindringer og to klemmer stablet på en bolt med et avstandsstykke.

Myke silikoninnsatser er også tilgjengelige for ekstra beskyttelse av sensitiv kabelisolasjon. Bare skyv dem inn i veggene på klemmen før de lukkes.

De myke innsatsene er mye enklere å påføre enn gummipropper på aluminium-p-klemmer.

Våre designere tenkte også på noe på toppen, som er bokstavelig talt på toppen!
En sadel på toppen av p-klemmen gjør det enkelt å feste slanger eller ledninger med vanlige kabelbånd. Så det er enkelt å dirigere flere kabelbunter parallelt eller ved siden av rør og slanger.

Se funksjonen i denne videoen:

Hvor brukes kabelholdere?

Fornybare energikilder og digital informasjon utvikles kontinuerlig, også kompleksiteten i ledningsnettene. Kompleksiteten til ledningsnettene øker som en konsekvens.

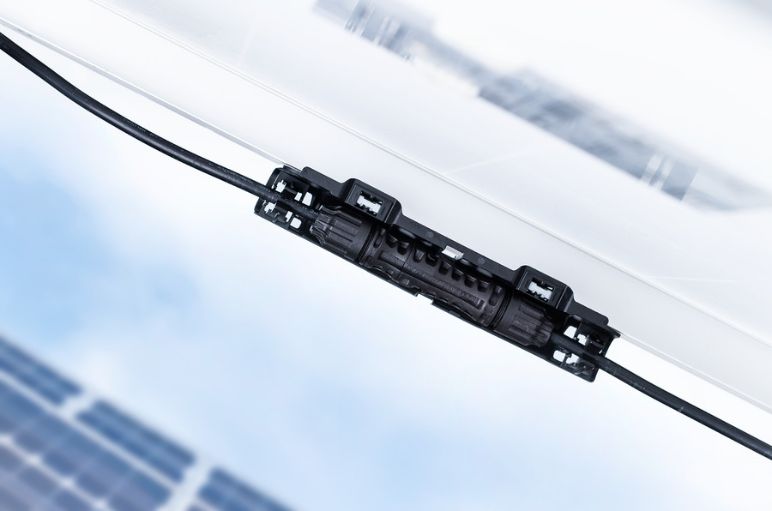

Kabelholder brukes av kundene våre på solcelle installasjoner og vindmøller, i tog, på skip og på alle typer tunge kjøretøy som mobilkraner eller landbruksmaskiner.

Sjekk ut vår blogg for mer info!

Klemmen er robust og gjenbrukbar, og svikter deg aldri - selv i de mest krevende miljøer eller ved temperaturer fra -40 °C til +105 °C.

RatChet P-Clamp

Utvalgsguide

Slik velger du riktig kabelholder for installasjonen din

Med kabelholder gir HellermannTyton deg maksimal frihet til å konfigurere kabel- og slangeføring akkurat slik du trenger det. Du trenger ikke å utelate noe, du får det akkurat slik du ønsker.

Dette er en veiledning for å hjelpe deg med å velge riktig kabelholder for bruksområdet ditt.

1: Hvilken buntdiameter har du?

kabelholder-størrelser fra liten (A) til stor (D).

Du kan velge fire størrelser fra små (A) til store (D):

• A 6,2 mm – 13,7 mm
• B 12,7 mm – 19,5 mm
• C 19,4 mm – 36,0 mm
• D 36,0 mm – 51,0 mm



2. Hvilke vinkler trenger du å legge rundt?

Kabelholder er tilgjengelig i 180°, 15°, 30° og 90°.

HellermannTyton kabelholdere er tilgjengelig i 180° rett, 15°, 30° eller 90° vinkelvarianter.

3. Hvilken monteringsplatelengde passer for deg?

Kabelholder i kort medium og lang

Velg mellom korte, middels eller lange monteringsplater av rustfritt stål.

Vær oppmerksom på at hullene alltid er like langt fra midten av klemmen, men noen vinkelvarianter er ikke tilgjengelige i alle tre lengder.

4. Hvilken hullstørrelse trenger du for monteringspunktet ditt?

Ettersom kabelholdere er designet for tunge applikasjoner, tilbyr vi fire forskjellige hullstørrelser for bruk med standard bolter. Velg mellom:

• M6 (6 mm)
• M8 (8 mm)
• M10 (10 mm)
• M12 (12mm)

Alle våre klips

Vårt komplette utvalg av kabelklemmer og klips

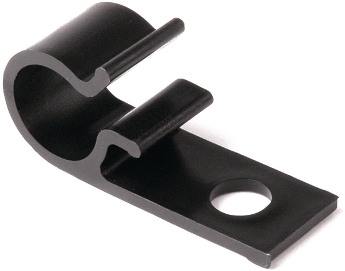

Plast- og metall-p-klemmer

Kabelklemmer er kostnadseffektive produkter for festing av kabelbunter.

Uansett om den er produsert av stål, aluminium eller nylon (polyamid 6,6), har alle disse monteringsklemmene en ting felles: de ser ut som bokstaven «P» fra siden når lukket (hvorav den ble navngitt).

Hva er en p-klemme eller p-klips? Hvordan virker den?

P-klemmer låser kabler og slanger på plass og sørger for at maskiner, kjøretøy og utstyr fortsetter å kjøre. De fester ledninger, kabler eller slanger sammen mekanisk og festes sikkert til et ankerpunkt – vanligvis med en skrue eller en bolt.

Produktingeniører hos HellermannTyton bestemte seg for at det var på tide å utvikle p-klemmedesignet – spesielt for kunder med behov for tunge bruksområder. De iboende designbegrensningene til den tradisjonelle p-klemmen inkluderer følgende:

• Klemmen er ikke ordentlig lukket før festeskruen eller bolten er påført.
• P-klemmediametre er ufleksible, så du må ha med deg flere størrelser.
• Skader på ledninger kan skyldes dårlig montering eller feiljustering av klemmer.
• Tradisjonelle p-klemmer kan kun gjenåpnes ved demontering av hele enheten.

Vår løsning for kravene til industrikunder for en robust klemme som tilpasser seg ulike buntdiametre er kabelholder.

Det er fremdeles behov for tradisjonelle P-Klips

Når det kommer til valg mellom klemmer og klips, kan det være som å velge mellom en skolisse og en avansert spenne på en skistøvel. Begge gjør jobben de er designet for.

Aluminium P-Clamps ALU10C

Hvis vår kabelholder Ratchet P-Clamp er for avansert for ditt behov, ta en titt på vårt store utvalg av tradisjonelle metall-, plastklemmer og P-Klips.

Vi kan også levere bensletråd og bensletape hvis du har behov for det.
