Kabelkanaler for sikker og fleksibel kabelhåndtering

HelaDuct kabelkanal holder kablene og ledningene på plass

Med kabelkanaler og kabelutstyr fra HelaDuct, kan den kvalitetsbevisste tavlebyggeren:

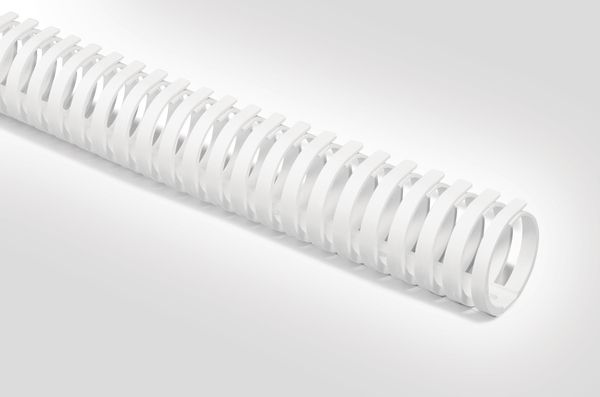

HelaDuct kabelkanaler er løsningen når du trenger PVC kanaler, halogenfrie kanaler eller annet kabelkanal tilbehør. HelaDuct serien dekker et stort utvalg av ledningskanaler med bredder fra 15-150 mm og høyde opptil 100 mm.

Fordeler med HelaDuct kabelkanal

  • Alle HelaDuct produkter har en basisperforering i henhold til DIN EN 50085
  • Mer ryddig og profesjonell kabelinstallasjon som er lett å vedlikeholde
  • Glatte og smidige kanter som forhindrer skade på kabelisolasjonen og på fingre og hender
  • Ledningskanalens forberedte knekkpunkter gjør det enkelt å fjerne kabelfingre og vegg-deler
  • Lokket holder seg på plass, selv under utfordrende forhold og ved vertikale kabelinstallasjoner

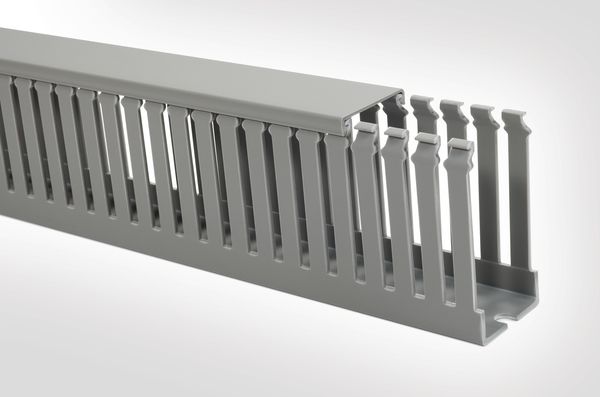

Kabelkanaler i stiv PVC materiale

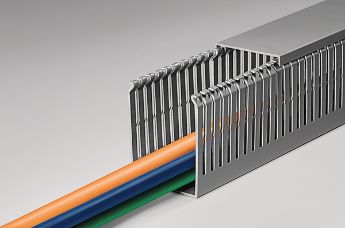

HTWD standard kabelkanal

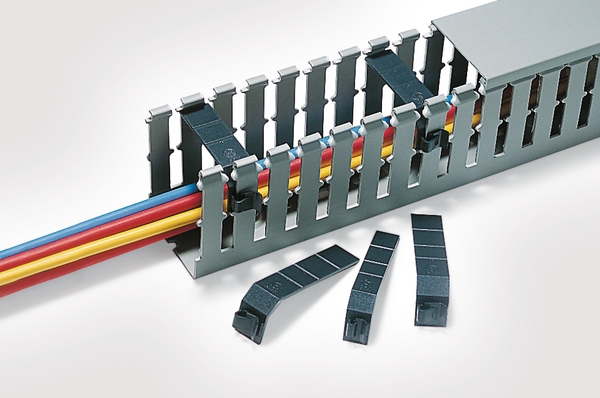

Kabelakanal i stiv PVC med kabeholder

HTWD ledningskanaler i stiv PVC benyttes til de fleste kabelinstallasjoner enten det gjelder kabelhåndtering på kontor, til hjemmet bak tv-en eller til andre bransjer som f. eks. tavlebygging, koblingssystemer og i elektriske styringssystemer. HTWD kabelkanal fås i ulike størrelser egnet for ditt bruksområde:

HTWD-PN kabelkanaler for tynne ledninger
HTWD-PW kabelkanaler for tykke ledninger
HTWD-PD kabelkanaler for DIN størrelser

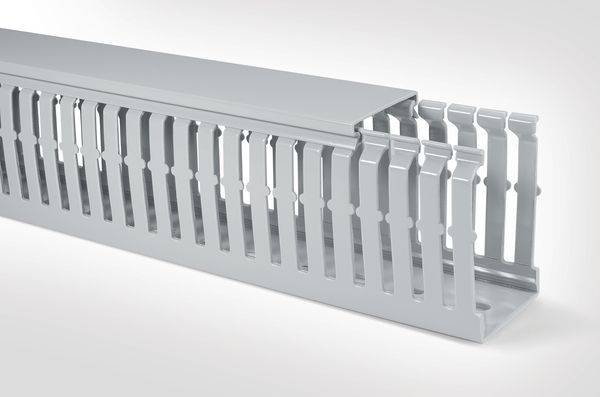

Halogenfrie kabelkanaler

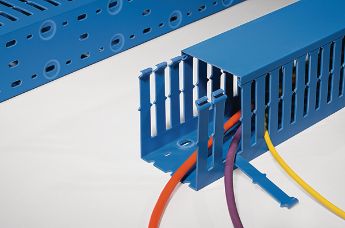

HTWD-HF kabelkanal

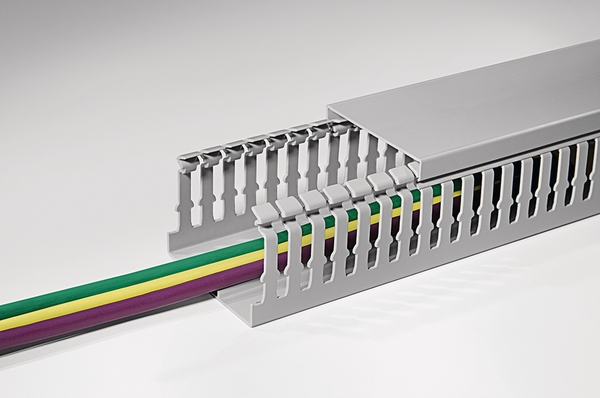

Halogenfri kabelkanal, HTWD-HF-serien

HelaDuct HTWD HF halogenfri kabelkanal benyttes i tavlebygging og koblingssystemer der det stilles høye krav til personlig eller materiell sikkerhet i tilfelle det skulle oppstå brann, f. eks. i kollektivtrafikk, tuneller, databehandlingssentre eller offentlige bygg. HTWD-HF kanal er UL94 og EN 45545-2 sertifisert og leveres med smale spor som passer til ledninger med små diametre.

Se produktoversikt her




Kabelholdere og tilbehør til kabelkanaler

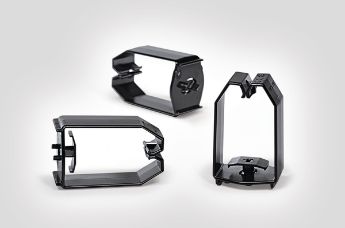

HTWD-BWR kabelholder til montering i en kabelkanal

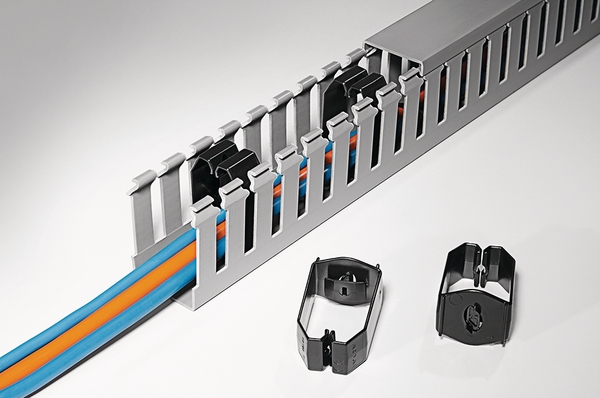

Kabelholder til montering i kabelkanalen, HTWD-BWR-serien

HelaDuct HTWD-BWR kabelholder monteres kjapt og enkelt, og holder ledningene sikkert på plass, også loddrett i taket. Holderne er mekanisk fastsatt som gir en ekstra sikkerhet, og som ikke svekkes under varme omgivelser.

Ved montering forblir festet innenfor monteringspunktet uten utbuling mot sideveggen/ på baksiden. HTWD-BWR låses på plass i ledningskanalen med et lett trykk og dreiing med en skrutrekker. Kabelholderen er tilgjengelig for kanaler med bredde og høyde fra 40 mm

Se produktoversikt her

HTWD-NFWR/ WFWR kabelholder for montering på kanalfingre i en kabelkanal

HelaDuct HTWD-NFWR and HTWD-WFWR

Kabelholder HTWD-NFWR og HTWD-WFWR monteres enkelt mellom kabelfingrene på ledningskanalen og holder ledningene fast når du fjerner dekslet. Kabelholder HTWD-NFWR passer til kabelkanal HTWD-PN, og HTWD-WFWR passer for HTWD-PW. Ledningsholderne har definerte knekkpunkter og kan enkelt festes til ønsket bredde. Holderne forhindrer at ledningene detter ut, selv ved loddrett montering. Den loddrette posisjonen på kabelfingrene kan justeres fritt.

Se produktoversikt her

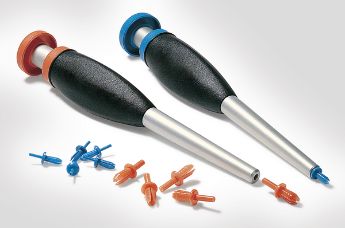

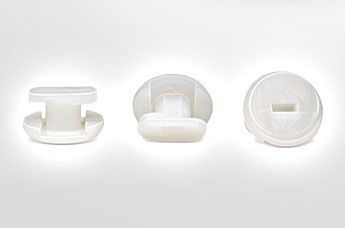

HTWD-CTH/ TL monteringsklips til kabelkanal

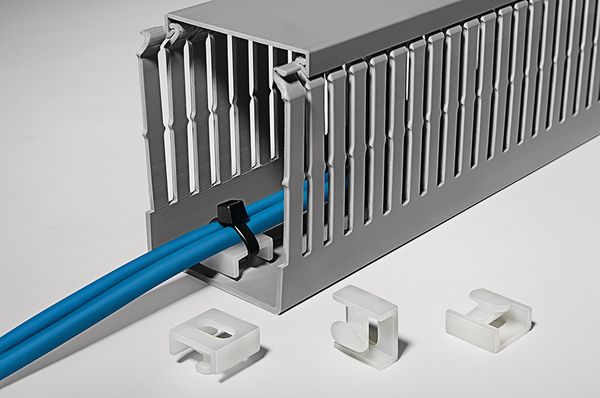

HelaDuct HTWD-CTH monteringsklips på en kabelkanal

HTWD-CTH monteringsklips benyttes for å feste kabler sikkert på bunnen av en ledningskanal. HTWD-TL monteringsklips benyttes for å feste en monteringsblokk på en DIN-skinne i bunden av en ledningskanal. Begge klipsene holder komponenter på plass og forblir innenfor monteringspunktet uten å stikke ut på undersiden av kabelkanalen.

HTWD-CTH klips (standard)
HTWD-TL klips (via DIN-skinne)




FAQ - Ofte stilte spørsmål

Hva er en kabelkanal?

En kabelkanal er en rektangulær kabelbeskyttelse som benyttes for å organisere og holde på plass ledninger og kabelbunter vertikalt, horisontalt eller opp-ned, langs tak, gulv og vegger. Kabelkanaler holder kablene rette og reduserer risikoen for bøyninger på kablene. Kabelkanaler skiller seg også ut med å ha åpninger langs sideveggene som gjør at ledningene kan forgrenes ut underveis. Våre HelaDuct kanaler benyttes til kabelføring i de fleste bransjer, til kontorlandskap, offentlige byggeprosjekter, tavlebygging eller applikasjoner med høye krav til personal- og materialsikkerhet.

Hvordan legge en kabelkanal?

En kabelkanal er fleksibel til bruk og kan monteres og skrus på i ulike retninger og flater. Med våre HelaDuct kabelkanaler kan kablene plasseres løst inne i kabelkanalen eller festes fast med kabelholdere/ klips ved f. eks loddrett installasjon. Kablene kan også frigjøres og forgrenes via fingrene på kanalveggene.

Hvordan velge riktig kabelkanal?

1. Velge riktig type

Dette kommer an på applikasjonsområde. Enkelte applikasjoner har f. eks. strenge sikkerhetskrav som krever halogenfritt materiale og ulike sikkerhetsklassifiseringer. Andre applikasjoner har kanskje plassbegrensninger og krever mindre kanaler. Er det ingen krav så kan en standard løsning fungere. Det er derfor viktig å undersøke hvilke krav og begrensninger som gjelder for ditt applikasjonsområde. Kontakt oss så hjelper vi deg gjerne med dette.

2. Velge riktig størrelse

For å velge riktig størrelse trenger du å vite hvor mange kabler og ledninger som potensielt skal organiseres, og hvor stor diameteren på kabelbunten kommer til å være. Når dette er målt opp så legg på et par ekstra cm sånn at kablene ikke kommer i klem, og at du har plass til å fylle på ekstra kabler i etterkant. Kabelkanaler kan som regel enkelt kuttes til ønsket lengde med f. eks. en baufil.

3. Velge riktig tilbehør

Ekstra tilbehør kan være vel så viktig når du skal organisere kabler og ledninger. Hvis kanalen er montert sidelengs eller opp-ned, kan det f. eks. være lurt med noen kabelholdere som sikrer at ledningene ikke detter ut når lokket tas av. I tillegg finnes det kabelholdere for å motvirke utbuling langs sidene, samt klips som låser kablene fast på bunden av kanalen.

Kan kabelkanaler brukes til tavlebygging?

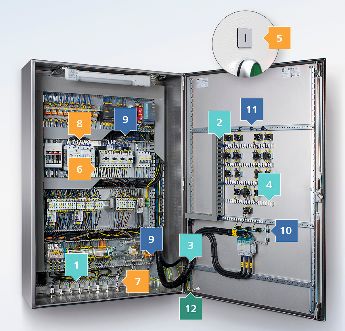

For en tavlebygger er det viktig å konstruere tavler som er oversiktlige og fleksible, samt gjør det enkelt å utføre vedlikeholdsarbeid. Ettersom tavlene inneholder ulike typer kabler i forskjellige størrelser og funksjoner, er det ofte lurt å bruke flere typer kabelbeskyttelser i kombinasjon med kabelmerker. Som for eksempel benyttes våre PW kabelkanaler ofte til kabelhåndtering og forgrening av tykke kabler, mens våre PN kanaler benyttes ofte til kabelhåndtering og forgrening av mindre ledninger. Kabelkanalene kan også enkelt monteres i ulike vinkler og har glatte kanter som reduserer risikoen for skader. Se vår interaktive tavle for flere produkttips.

Hva er DIN kabelkanaler?

DIN kabelkanaler referer til de eksterne høyde- og breddedimensjonene iht. DIN 43659 standarden. Dette er en standard som egentlig har utgått, men som fortsatt benyttes i de fleste bransjer. DIN størrelsene er 20, 25, 75/2, 50, 75, 100 og 125 for bredde og størrelse. Metriske kabelkanaler skiller seg ut ved å ha flere høyde- og breddekombinasjoner. Både Metriske- og DIN-størrelser benytter et meter-basert målesystem fremfor det britiske keiserlige målesystemet (imperial unit).

DIN kan også referere til bunnperforeringen i kabelkanalen. Denne perforeringen benyttes bl.a. ved montering av kabelkanaler i kabinettskap. Posisjoneringen av de avlange hullene ble både spesifisert i DIN 43659 standarden, men også i den gjeldende DIN EN 50085-2-3 standarden.

Hva er forskjellen på kabelkanaler og kabelpanel?

Kabelpanel er "lukkede" kanaler designet for å samle og kabelføre ledningsbunter over lengre distanser, til en spesifikk destinasjon. Kabelkanaler er på den andre siden en mer fleksibel løsning designet for å kunne forgrene kablene underveis til ulike destinasjoner. Taket på en kabelkanal kan også åpnes, noe som gjør de bedre egnet for kabelutskiftninger/ vedlikeholdsarbeid.

Andre spørsmål?

Vi hjelper deg gjerne med det du måtte lure på! Kontakt oss her
