Verktøy for buntebånd: Manuelle eller automatiske monteringsverktøy for dine applikasjoner!

Intro og utvalgshjelp

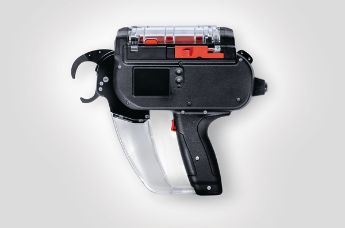

Automatic cable tie gun Autotool 2000 CPK

Buntebåndpistoler/ stripsepistoler/ monteringsverktøy er veldig forskjellige – av gode grunner. Noen buntebåndpistoler egner seg for bruk på områder med begrenset plass, andre buntebåndpistoler må fungere uten elektrisitet ved bruk i mobile områder. Det må også tas hensyn til krav om holdbarhet og effektivitet i moderne serieproduksjon: Buntebåndverktøy må alltid være pålitelige og behagelige, også under langtidsbruk.

Fordeler med buntebåndpistoler fra HellermannTyton:

  • Perfekte løsninger for optimal stramming og kapping av buntebånd jevnt med buntebåndets hode
  • Eliminerer skarpe kanter som ofte er resultatet ved kapping med en ordinær kutter
  • Stripseverktøyene øker hastigheten på bunteprosessen
  • Profesjonell bunting av strips i forskjellige materialer og størrelser

Automatiske buntebåndpistoler, Autotool 2000 CPK og Autotool 3080

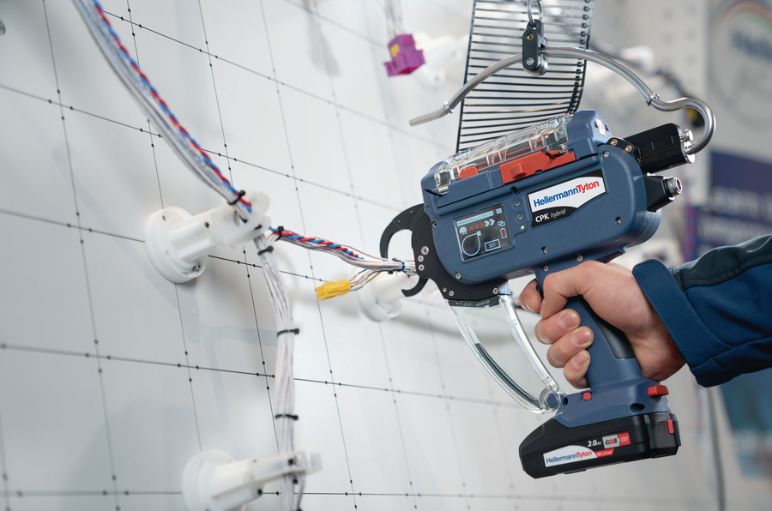

Autotool 2000 CPK helautomatisk buntebåndpistol - raskt og prosessikkert kabelbuntesystem

Det elektrisk drevne bunteverktøyet Autotool 2000 CPK er ledende når det gjelder prosess-sikkerhet og automasjon. Den er helautomatisk og gjør bunteprosessene meget raskt. Bunting, stramming og kapping gjøres med et knappe-trykk – med konstant kvalitet. Dette automatiske buntebåndverktøyet muliggjør raskere, enklere og mer effektiv montering.

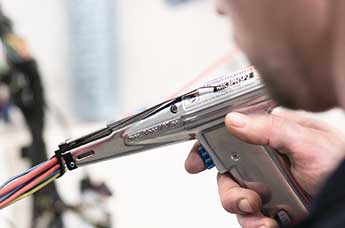

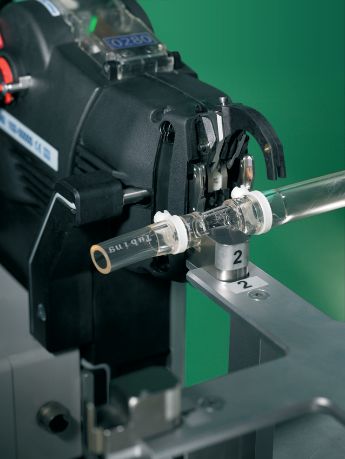

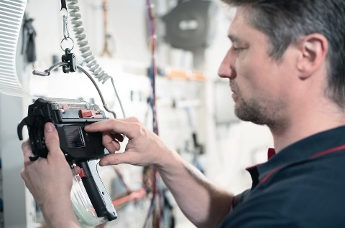

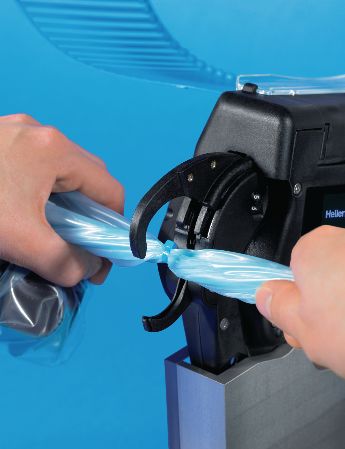

Automatisk buntebåndpistol i bruk

Fordeler med Autotool 2000 CPK buntebåndpistol:

  • Syklustider fra 0.8-1.2 sek pr. innstilling, avhengig av kvalitet og buntediameter opp til 20mm
  • "HT Data Management" programvare for komplett dokumentasjon av hvert strips som bearbeides
  • Spesialfunksjoner i programmet, f.eks. definisjon av buntediameter uavhengig av buntestørrelsen
  • Progaminstillinger styres via display eller PC
  • Benytter kassetter med 50 buntebånd / strips eller ruller med 3 500 buntebånd
  • Ideell for applikasjoner med høye kvalitetskrav, f.eks.  store volumer og serieproduksjon
  • Strømforsyningsenhet CPK – inngang: 100-240 V AC, 50/60 Hz; utgang: 25.2 V DC max.150W
  • Tilleggsutstyr: Strømforsyning via CPK strømforsyningsenhet med kontrollboks for integrering i automatiske produksjonslinjer


Tilbehør:



Se demonstrasjonsvideo på stripsepistolen Autotool 2000 CPK:

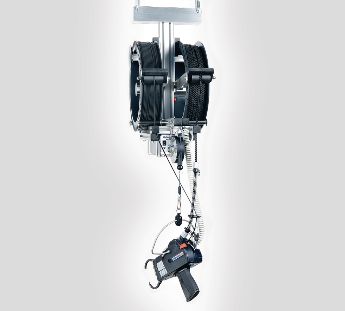

Autotool System 3080 helautomatisk buntebåndpistol - spillfritt, kontinuerlig bunteverktøy

Det elektriske Autotool System 3080 gir spillfri bunting i forskjellige diametre. Verktøyet kan benyttes både stasjonært og til fleksibelt bruk. En særskilt enhet som er tilgjengelig for Autotool System 3080 gjør det mulig å integrere det i en automatisk produksjonslinje. Buntingen av fotdeler med buntebåndpistol kan fullautomatiseres.

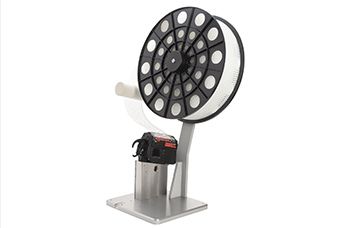

Automatisk buntebåndpistol System 3080: leveres med tre forskjellige kjevestørrelser

Fordeler med stripseverktøyet Autotool 3080:

  • Syklustid fra 1.1-2.4 sek avhengig av buntediameter
  • Buntediameter opp til 80mm
  • Konstant, bunting med høy kvalitet
  • Strips med utvendige riller beskytter kabelbunten mot skade
  • Spillfritt buntesystem takket være separate låsehoder
  • Inkluderer tre utskiftbare munnstykker med diameter på 30mm, 50mm og 80mm
  • Industrikompatibel og effektiv materialforsyning pga forbruksmateriell i 2 deler (bånd og låseknotter)
  • Buntebånd leveres I ruller a 500 meter og kjeder med 5000 låsehoder
  • Ideelt buntesystem for produksjon av store serier



Tilbehør:

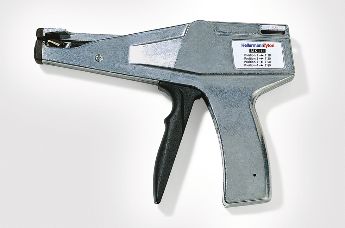

Manuelle buntebåndpistoler, EVO7, EVO9 og MK9SST

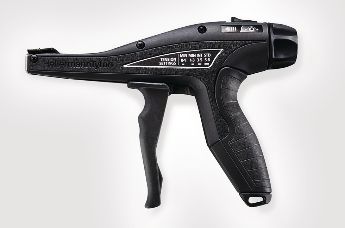

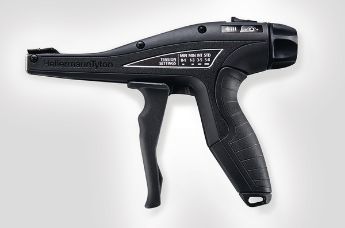

Buntebåndpistol for nylonstrips: EVO-serien – presis og pålitelig stramming og kutting

Med buntebåndpistolene I EVO-serien tilbyr HellermannTyton markedets mest ergonomiske og holdbare manuelle monteringsverktøy for strips. Komfort og funksjon kombineres for å tilby høykvalitets monteringsresultat med forskjellige strammeinnstillinger. Teknologien i EVO7 og EVO9 gjør at kraften montøren må bruke for å stramme og kutte buntebånd / strips reduseres merkbart. Stripspistolene i EVO-serien har funksjoner for rask justering for bytte mellom forskjellige trykknivåer.

Buntebåndpistol EVO9 i bruk

Fordeler med EVO stripsepistoler:

  • Ergonomisk, sklifritt håndtak for komfortabelt og sikkert grep
  • Forskjellige grepsbredder for optimal komfort: EVO7 og  EVO9 (90mm),  EVO7SP og  EVO9SP (80mm)
  • TLC (Tension/Lock/Cut Technology) for rask og presis bunting og kapping med minimal anstrengelse
  • Meget lave krav til vedlikehold – ekstremt holdbare buntebåndpistoler
  • Enkel justering av trekkraft med vriknapp
  • Jevn og sikker kapping av buntebåndet / stripset direkte ved låsehodet
  • Nesten ingen rekyl
  • Buntebånd bredder: EVO7 opp til 4.8mm; EVO9 opp til 13.5mm bredde
  • Smalt munnstykke for installasjoner på trange plasser



Demonstrasjonsvideo EVO buntebåndpistoler

I denne videoen ser du hvordan buntebånd / strips kuttes sikkert, uten skarpe kanter med en profesjonell buntebåndpistol. Stripsepistolen EVO7 som vises er en av de letteste men likevel mest robuste manuelle buntebåndpistolene som kan benyttes i industriell montering av buntebånd / strips.

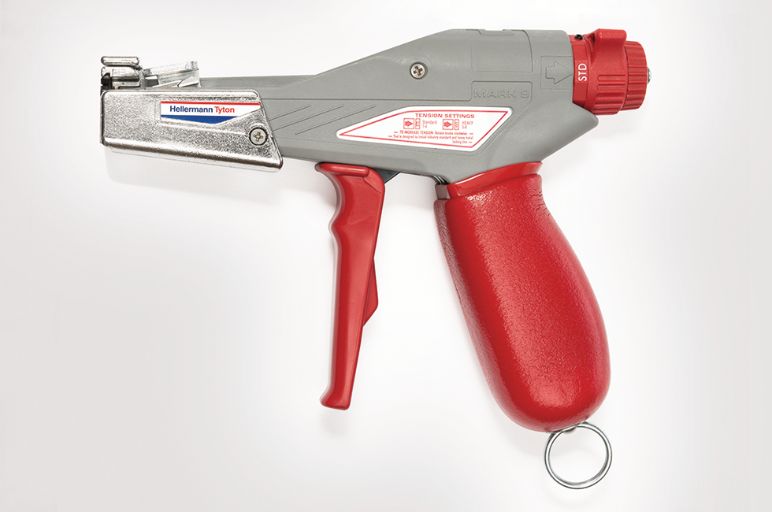

Buntebåndpistol for buntebånd i stål - MK9SST, opptil 16 mm båndbredde

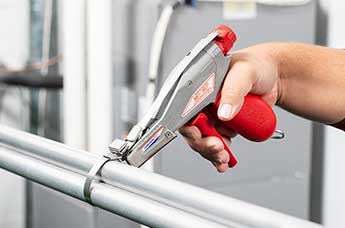

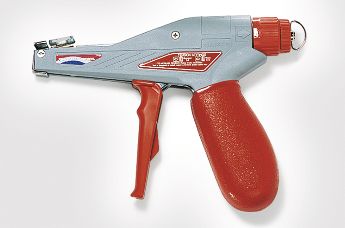

Manuelt buntebåndverktøy for buntebånd i rustfritt stål, MK9SST

Det lette ergonomiske designet gjør buntebåndverktøyet MK9SST til et perfekt valg for montering av stålbånd i MBT-serien. Til tross for at det benyttes til å stramme og kutte stålbånd, gjør buntebåndpistolen MK9SST at arbeidet kan utføres uten at montøren må bruke mye krefter

For enkel betjening er strammekraften fullt justerbar via en hurtigkontroll med 2 nivåer, og en ekstra fininnstilling. Denne funksjonen betyr at det er enkelt å unngå skader på materialet som buntes. Buntebåndene kuttes automatisk jevnt med hodet når den forhåndsinnstilte strammingen er oppnådd.

I Norge er stålbånd serie MBT og buntebåndverktøy MK9SST i bruk i en rekke offshore prosjekter.
Offshore referanseliste her

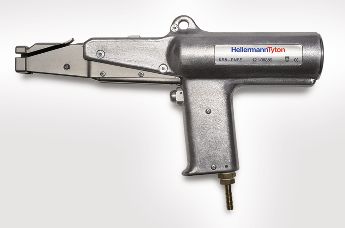

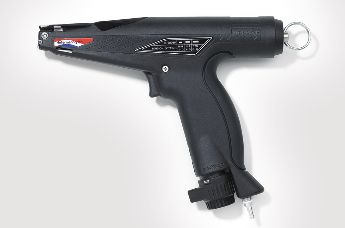

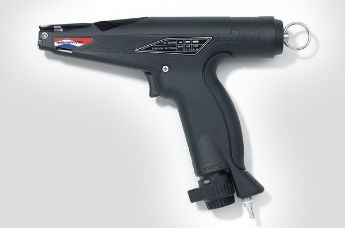

Pneumatiske buntebåndpistoler for nylonbånd, MK3PNSP2

Buntebåndpistol MK3PNSP2 - rask og pålitelig monteringsvektøy som krever lite vedlikehold

MK3PNSP2 buntebåndpistol er luftdrevet. Stripsepistolen kjennetegnes av høy buntehastighet og benyttes ofte i serieproduksjon i produksjonslinjer, og ved kabelmontering. Monteringen av buntebånd er meget enkelt med denne buntebåndpistolen: Med ett trykk på knappen strammes båndet og kuttes automatisk direkte ved låsehodet. Den glatte kanten på kuttet forhindrer personskader. Det avkuttede båndet mates automatisk ut slik at prosessen ikke avbrytes.

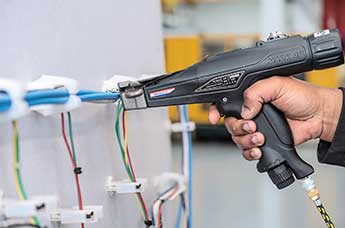

Lutdrevet buntebåndpistol

Fordeler med stripsepistolen MK3PNSP2:

  • Meget robust metall-hus
  • For bruk på buntebånd med bredde opp til 4.8 mm
  • Trinnløs strammejustering
  • Høy buntehastighert
  • Jevnt kutt

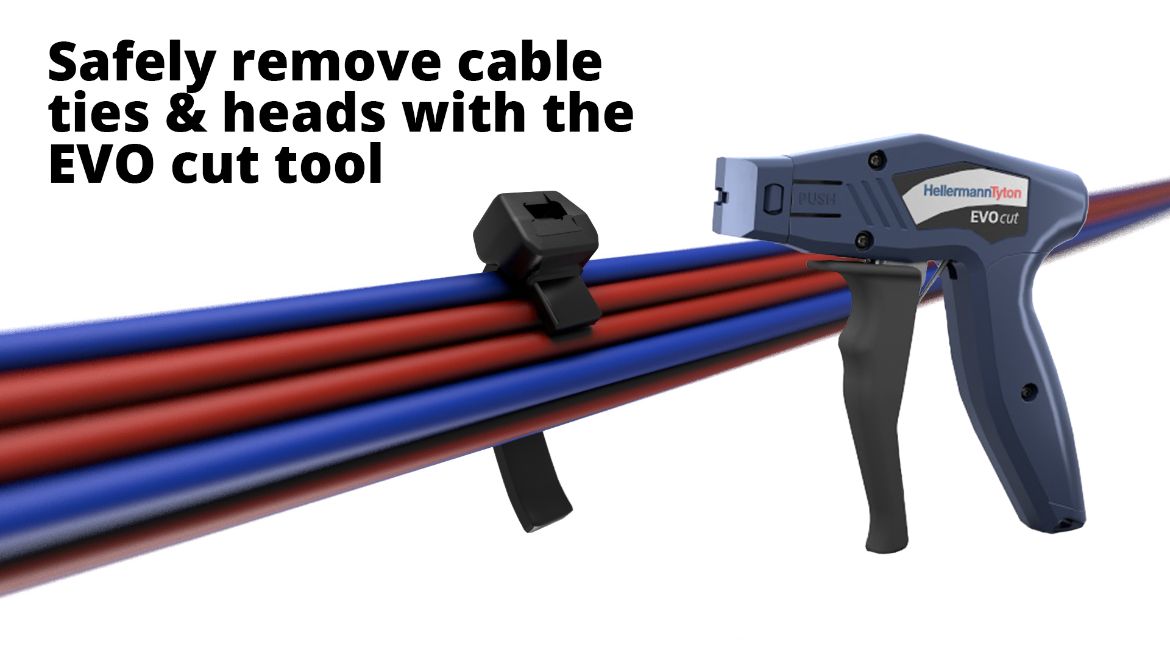

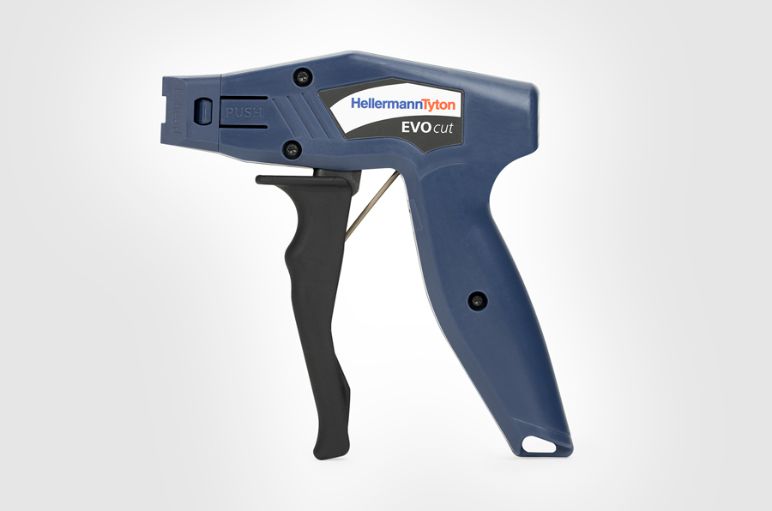

EVO cut kutteverktøy - for å fjerne strips uten å skade kabelisolasjonen

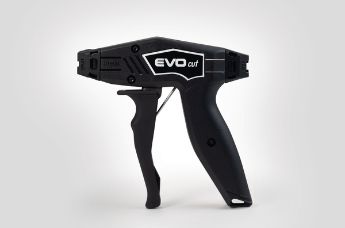

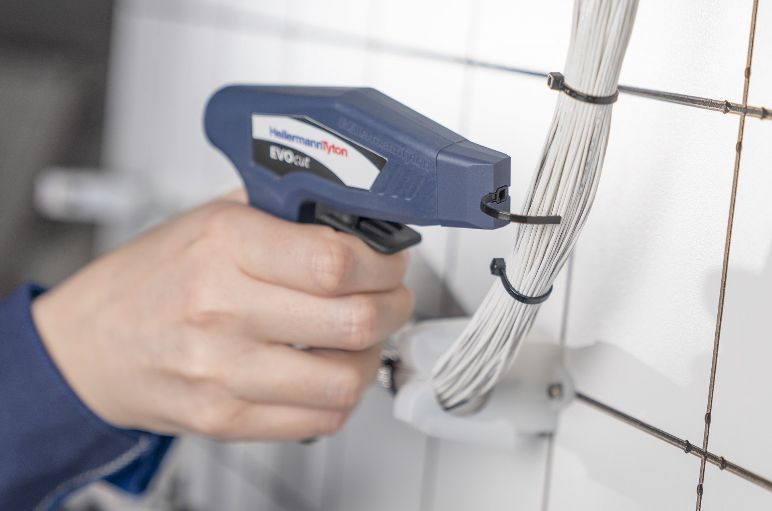

EVO cut - verktøy for å fjerne strips som er montert på kabelbunter

Med EVO cut fjerner du enkelt og sikkert strips som er montert på kabelbunter.  Ofte fjernes strips med en tang eller saks, noe som utgjør en risiko for å skade kabelisolasjonen. Med vårt nye EVO cut verktøy fjerner du strips uten å skade kabelisolasjonen. Last ned datablad her

Fordeler med EVO cut kutteverktøy for nylonstrips:

  • Verktøyet EVO cut er ideelt å benytte når du skal fjerne strips fra kabelbunter
  • Produsert i lettvekt glassfiberforsterket polyamid
  • Ergonomisk håndtak, det er meget enkelt å betjene verktøyet med en hånd
  • 3 utskiftbare munnstykker i forskjellige størrelser

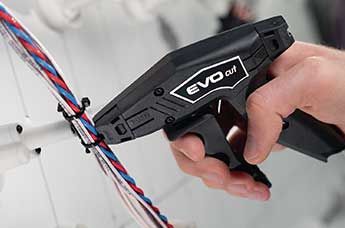

EVO cut - verktøy for å fjerne strips som er montert på kabelbunter

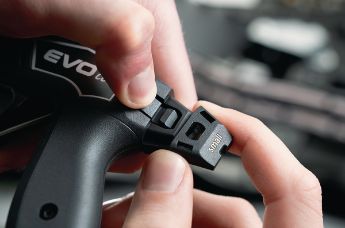

EVO cut utskiftbare munnstykker

Grunnen til at det er mulig å fjerne strips fra kabelbunter uten å skade kabelisolasjonen, er de meget presist justerte skjæreknivene/ munnstykkene. For å sikre at kun stripset kuttes uten å berøre kabelisolasjonen, benytt de forskjellige munnstykkene som følger med. Det er tre forskjellige munnstykker, avhengig av stripsets bredde og tykkelse.

Alle tre munnstykkene kan festes på verktøyet, og kan byttes ved behov ved et enkelt push-system. Et lett trykk løser ut lukkemekaniskmen så du plukker frem det ønskede munnstykket. Og munnstykket settes på plass på samme enkle måte.


Teknisk informasjon på de ulike munnstykkene til EVO cut

Munnstykke

max.
bånd
bredde

max.
båndtykkelse
T-Serien OS-Serien X-Serien Q-Serien CTT-Serien PEEK
SMALL 3,6 mm 1,2 mm T18
T30
T18ROS
T30ROS
X20 Q18
Q30
CTT20 PT2A
MEDIUM 4,8 mm 1,3 mm T40
T50
T80
T50ROS X80 Q50 CTT60 PT3B
PT220
LARGE 7,8 mm 1,8 mm T120
T150
T120ROS X120 Q120 / /

















Se demonstrasjonsvideo av EVO cut her:



Flere buntebåndpistoler fra HellermannTyton

Utvalget av buntebåndpistoler er større enn du aner: Vi har buntebåndverktøy for ethvert behov

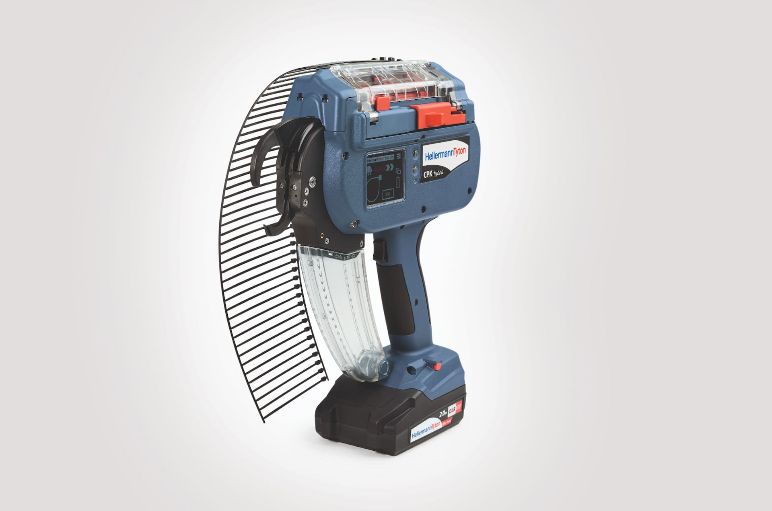

Automatiske buntebåndpistoler for nylon buntebånd / strips:

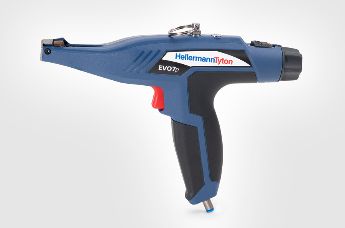

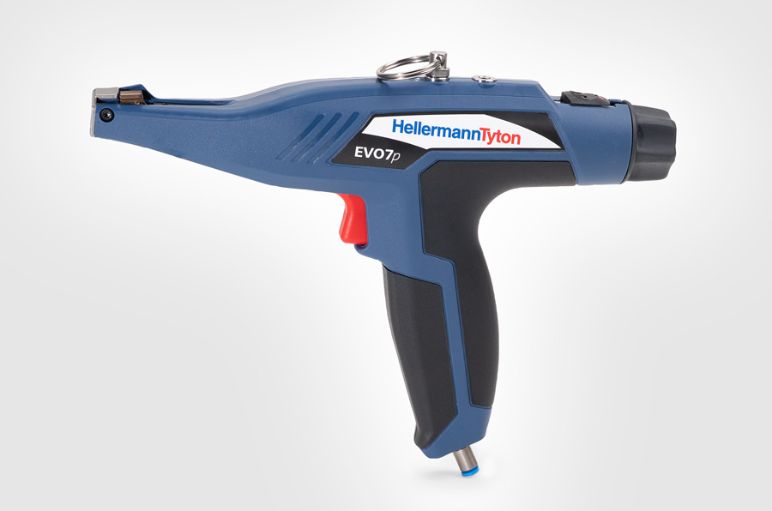

Luftdrevne buntebåndpistoler for nylon buntebånd / strips:


Luftdrevne buntebåndpistoler for buntebånd i stål:


Manuelle buntebåndpistoler for buntebånd / strips i nylon:

  • EVO7 for båndbredde opp til 4,8mm  El.nr. 13 450 30
  • EVO9 for båndbredde opp til 13mm El.nr. 13 450 27
  • MK3SP
  • MK10-SB
  • MK20 for båndbredde opp til 4,8mm El.nr. 13 300 17,
  • MK21 for båndbredde opp til 7,6mm

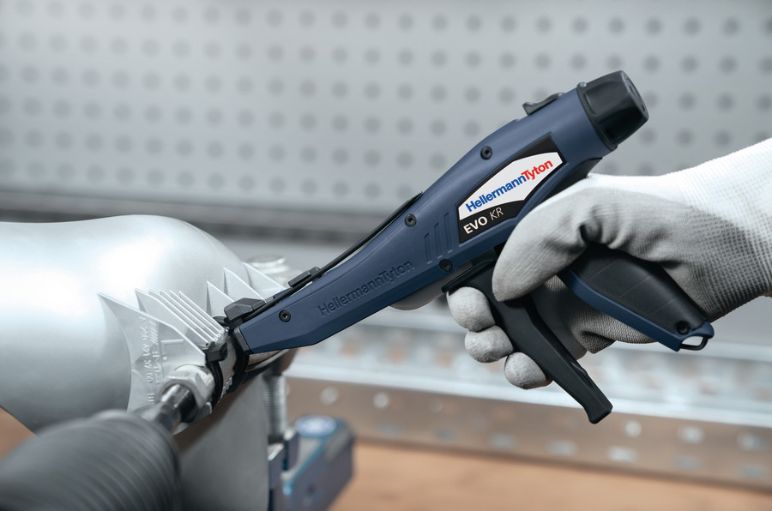

  • KR6/8 for KR-serien, El.nr. 13 301 58


Manuelle buntebåndpistoler for buntebånd i stål:

  • MK9SST for MBT bånd opp til 16 mm bredde   El.nr. 13 450 96
  • KST-STG200 for MBT bånd 12,3mm bredde El.nr. 13 450 20
  • HDT16 for MLT, MBT og AMT bånd El.nr. 13 450 31
  • MST6, for MST-S serien 5,9mm båndbredde,
  • MST9 for MST&-M serien 8,9mm båndbredde

HellermannTyton service

HellermannTyton tilbyr førsteklasses service på buntebåndpistoler, fra reparasjoner til nyeutviklede verktøy

Vårt eget utviklingsteam kan implementere dine spesielle krav på buntebåndpistoler – fra de minste stripspistolene til de helautomatiske buntesystemene.

I samarbeid med deg kan vi gjøre spesielle justeringer eller utvikle helt nye buntebåndverktøy. På vårt produksjonsanlegg i Tyskland kan HellermannTytons teknikere manuelt installere og utføre service på ca. 500 deler pr. automatiske buntebåndpistol.

Montører og installatører kan stole på at HellermannTytons buntebåndpistoler og monteringsverktøy for strips er av høyeste kvalitet og effektivitet.

FAQ – Ofte stilte spørsmål

Hva betyr TLC?

TLC teknologi: tension, lock, cut - stram, lås, kutt

TLC teknologi står for Tension/Lock/Cut som betyr stram, lås og kutt. Denne teknologien gjør hele forskjellen i buntebåndpistolene EVO7 og EVO9. Fordelen med TLC teknologien i EVO buntebåndpistoler er åpenbare for alle som er vant til konvensjonelle buntebåndverktøy. Gjennom å låse det spente båndet før kappingen reduserer man den mekaniske belastningen på båndet, kuttebladet og operatørens muskler. Mangelen på rekyl bidrar til å redusere belastningskader når operatøren manuelt bunter tusenvis av buntebånd på en arbeidsdag.


Slike fungerer det:

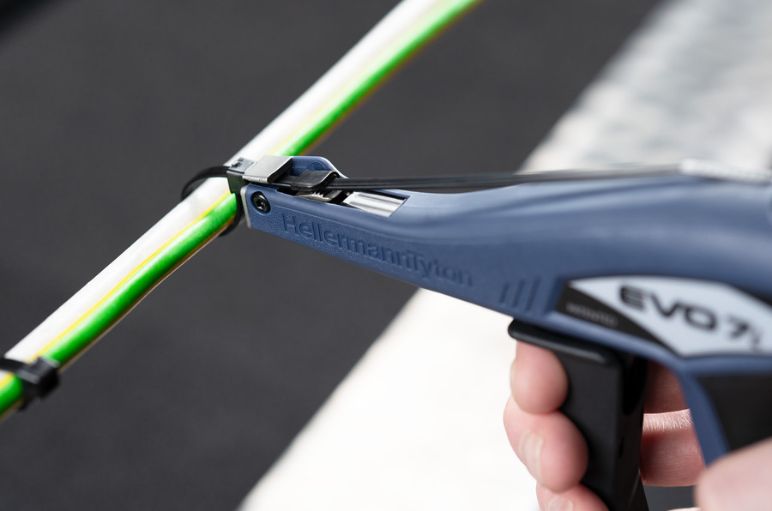

TLC steg 1 av 3:  Først velger du strammekraft

1. Tension (stramme)
Buntebåndet strammes til den forvalgte strammekraften

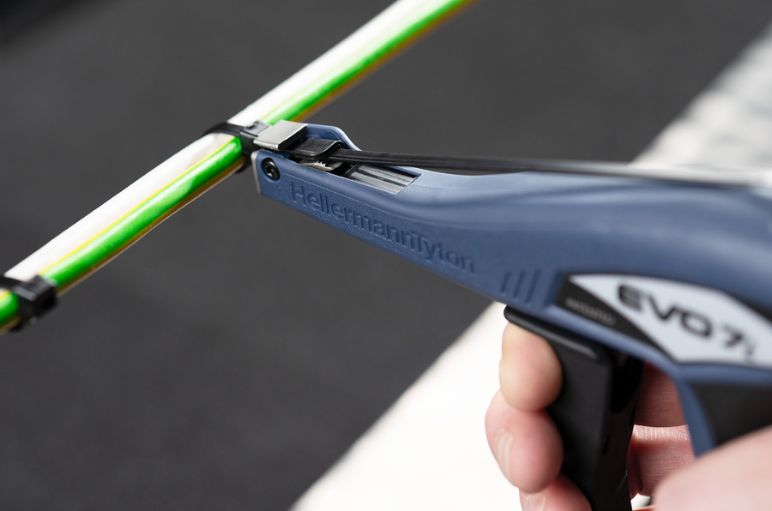

TLC steg 2 av 3: Buntebåndpistolen strammer automatisk båndet

2. Lock (låse)
Når den valgte strammeraften er oppnådd, klemmer buntebåndpistolen automatisk båndet sammen. Det behøves ikke lenger noen manuell kraft for å holdet buntebåndet stramt

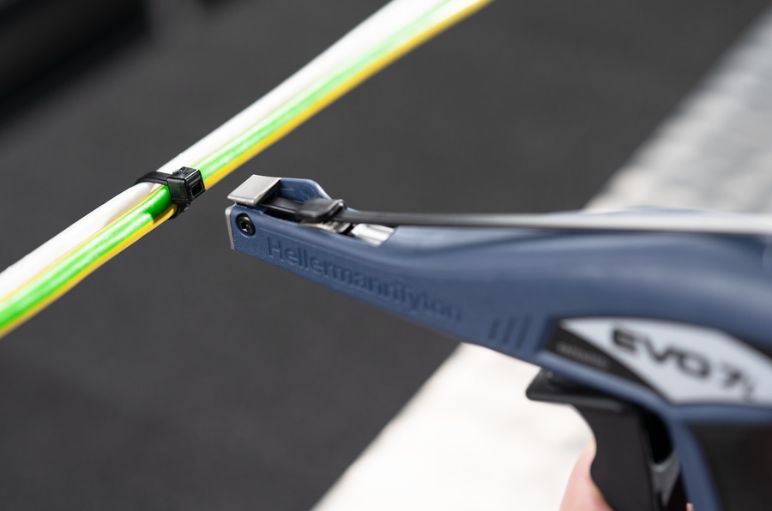

TLC steg 3 av 3: 'rent og jevnt kutt, med minimal anstrengelse for operatøren

3. Cut (kutt)
Alt montøren behøver å gjøre er å forsiktig dra spaken på buntebåndpistolen bakover. Meget lite kraft kreves for et jevnt og slett kutt

Hvor trengs automatiske buntesystemer?

Automatiske buntesystemer som f.eks. Autotool 2000 CPK og Autotool System 3080 er velegnet der store mengder buntebånd skal monteres med garantert konstant kvalitet på strammingen – f.eks. ved sammensetning av kabler i bilindustrien, på industrianlegg eller i pakke-industrien.

Hvorfor finnes det buntebåndpistoler med forskjellige grep-bredder?

HellermannTytons utviklingsteam har som målsetning at våre buntebåndpistoler og buntebåndverktøy skal være så brukervennlige som mulig. Vi leverer til og med manuelle buntebåndpistoler i EVO-serien med et forkortet grep – for mindre hender. (EVO7 SP og EVO9 SP)

Hvordan fungerer en buntebåndpistol?

Buntebåndpistoler benyttes ofte når buntebånd monteres i store mengder. Hensikten er å gjøre det enklere og raskt kunne montere store mengder buntebånd og kappe overflødig bånd jevnt med låsehodet for å unngå skader. Buntebåndpistoler hjelper også til med å stramme og kutte buntebånd i begrensede områder, der det er liten plass, eller i kompliserte vinkler, og med en hånd.

Se vår demonstrasjonsvideo på hvordan en buntebåndpistol fungerer her:
