Kabelgjennomføringer for sikker kabelhåndtering

Kabelgjennomføringer for kantbeskyttelse, strekkavlastning og bøyningsbeskyttelse

Fleksible kabelgjennomføringer til enhver applikasjon

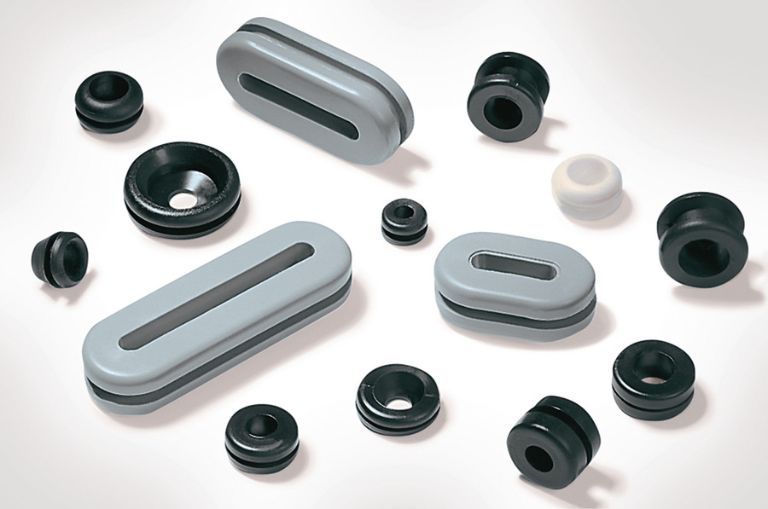

HellermannTyton kabelgjennomføring

Skarpe kanter, mekanisk slitasje, kjemisk påvirkning; det er med andre ord mye som kan skade kabler og ledninger. Kabelgjennomføringer redusere risikoen for skader og beskytter kabler og ledninger gjennom hull og langs kanter.

Hvis du f. eks. skal kabelføre gjennom små hull er standard kabelgjennomføringer en ideell løsning. For større eller ujevne hull med skarpe kanter, eller rette kanter, kan kantbeskyttelser være et godt alternativ.

En annen type gummigjennomføring er de som festes på enden av kablene. Enkelte brukers typisk til å begrense strekkavlastningen, mens andre for ekstra bøyningsbeskyttelse for å unngå knekk på kabler. I tillegg finnes det gummigjennomføringer for strekkavlastninger med bøyningsbeskyttelse.

Uansett hvilke kabelgjennomføringer du trenger, har vi løsningen.

Runde og ovale kabelgjennomføringer



Gummigjennomføring for beskyttelse mot gnissing og slitasje

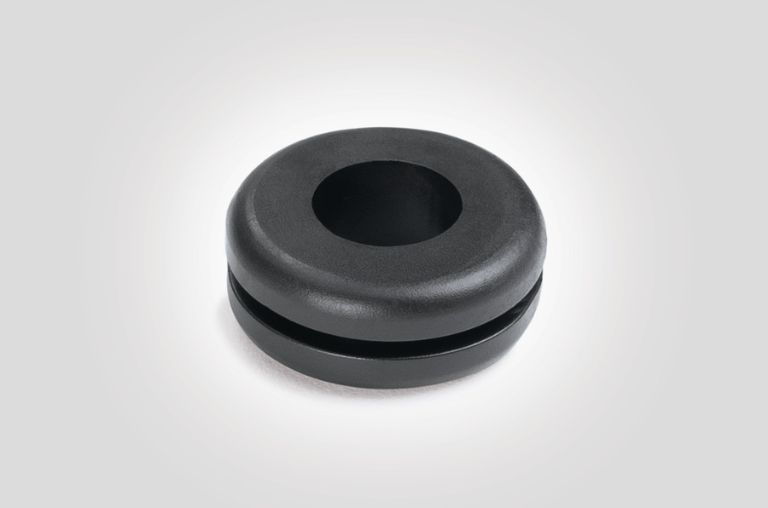

Gummigjennomføring for borede og vanlige hull på metallplater

Runde og ovale kabelgjennomføringer benyttes der det er behov for å føre kabler gjennom mindre hull, og beskytter kabler og ledninger mot slitasje og skarpe kanter.

Andre fordeler:

  • Ekstra strekkavlastning
  • Fleksibel og enkel installasjon
  • Høy kjemikaliebestandighet
Kabelgjennomføringsklips beskytter kabler mot skarpe kanter

Våre standard kabelgjennomføringer fås i:

  • I grå / sort farge
  • For veggtykkelse fra 0.8 til 6.0 mm

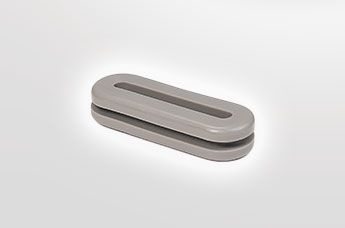

  • Runde former, og ovale / avlange former for flatkabler
  • PVC eller flammehemmende PVC-FR materiale

Kantbeskyttelse for skarpe og ujevne kanter

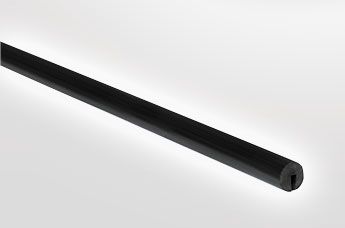

Solid gummigjennomføring for skarpe kanter, EdgeGuard serien

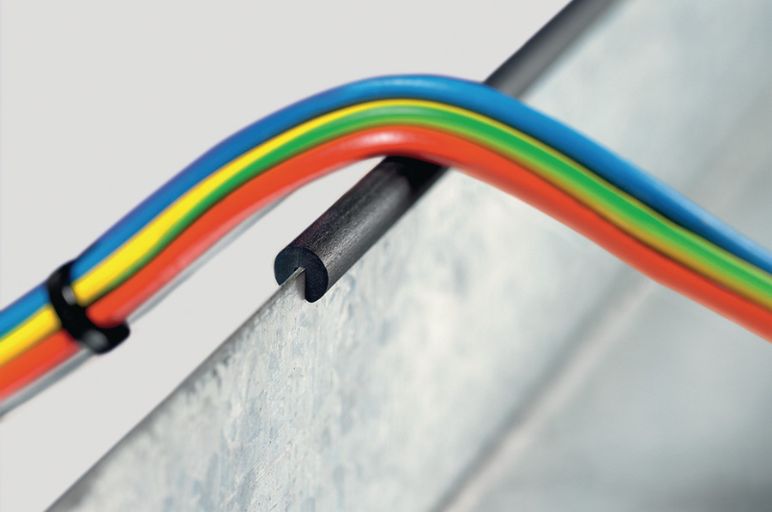

PS1 grommet strip, round shape

EdgeGuard kantbeskyttelse sikrer optimal kabelbeskyttelse ved kabelføring gjennom områder med skarpe kanter.

Med mykt og fleksibelt PVC materiale, er EdgeGuard gummigjennomføring enkelt å installere langs kanten.

I tillegg til utmerket kantbeskyttelse, kan EdgeGuard benyttes til å pent skjule slitte kanter, enten det er:

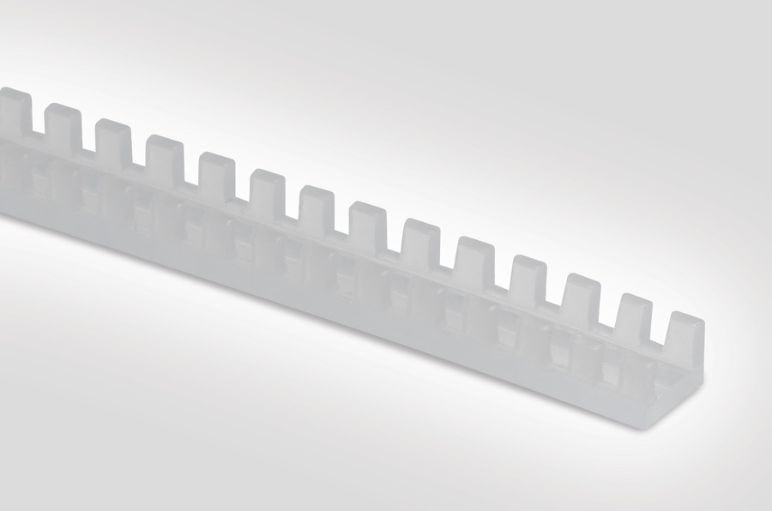

Solide kabelgjennomføringer for ujevne kanter, Flexiform serien

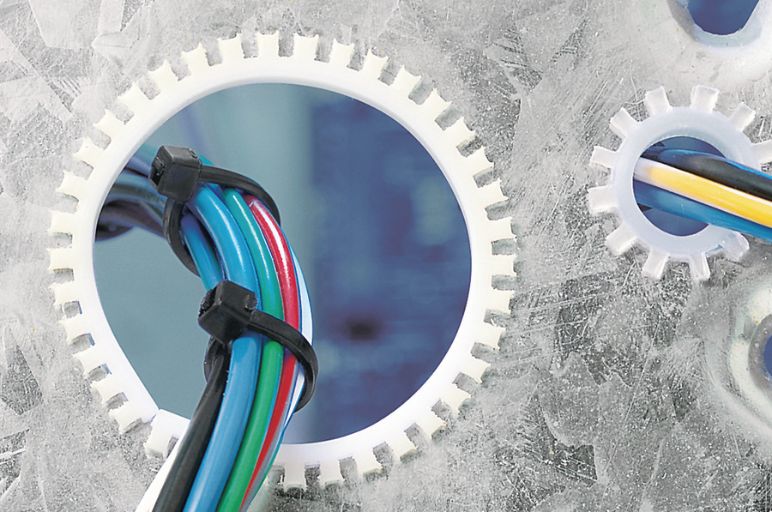

Flexiform kantbeskyttelse

Flexiform er en fleksibel kantbeskyttelse som ofte benyttes ved kabelgjennomføring i metallhull, i tillegg til andre kabelgjennomføringer med harde og ujevne kanter, som f. eks. ved enhetskonstruksjoner.

Andre fordeler:

  • Tettsittende og slisset
  • Bøybart materiale og utmerket beskyttelse mot høye temperaturer (PTFE)
  • Enkel og sikker installasjon uten lim

Flexiform kantbeskyttelse er tilgjengelig i 3 forskjellige typer:

  • G51P: PE materiale, -30°C / +80°C, standard slitestyrke
  • G51N: PA6 materiale, -60°C / + 95°C, høy slitestyrke
  • G51T: PTFE materiale, -60°C / + 260°C, temperatur- og kjemikaliebestandig

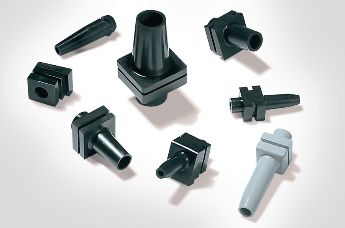

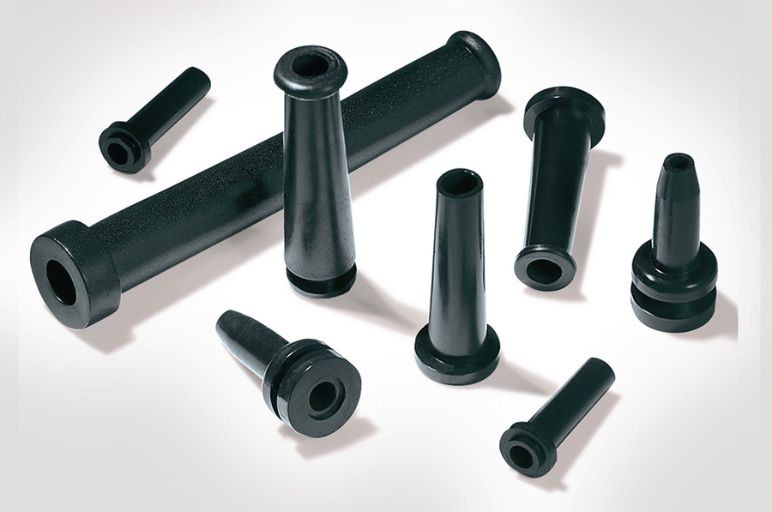

Kabelgjennomføringer for strekkavlastning og bøyningsbeskyttelse

Cable entry sleeve for bend protection

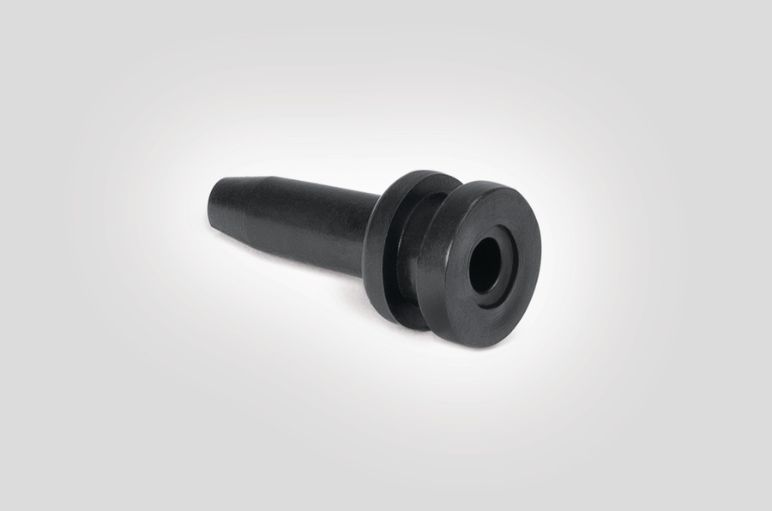

Gummigjennomføring for strekkavlastning beskytter elektriske koblinger fra skader når ledninger trekkes.

Fordeler:

  • Fleksibel og enkel å installere
  • Sikrer høy strekkfasthet
  • Meget kjemikaliebestandig

I tillegg fås anti-knekk gummigjennomføring, eller gjennomføring med bøyningsbeskyttelse, for ekstra mekanisk beskyttelse på f. eks. elektriske uttak. Enkelte strekkavlastninger kombinerer begge egenskapene: Avlaster kabelen og beskytter den fra å knekke.

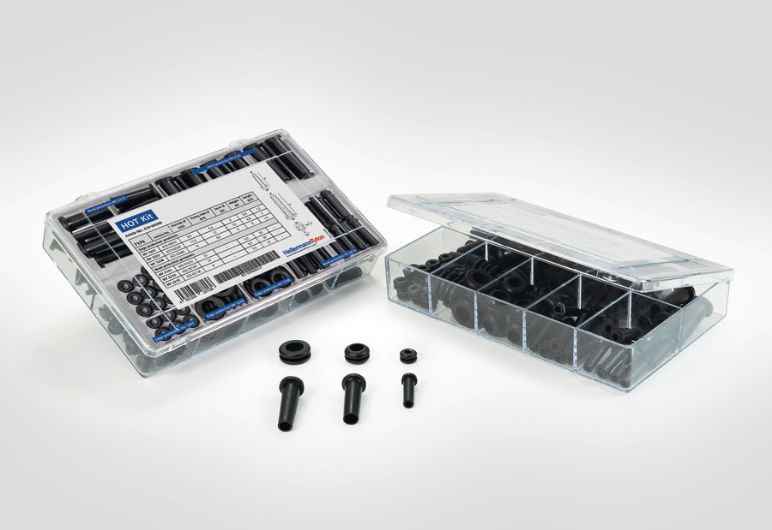

Sortiment kit med kabelgjennomføringer for strekkavlastning og bøyningsbeskyttelse


Kit med kabelgjennomføringer for strekkavlastninger og bøyningsbeskyttelse

HOT kittet inneholder 100 gummigjennomføringer i en boks:

  • 50 stk for bøyningsbeskyttelse
  • 50 stk for kantbeskyttelse

Enten det gjelder konstruksjoner, vedlikehold eller DIY prosjekter: Med dette skrinet av kabelgjennomføringer for strekkavlastning, har du det du trenger.

Alle deler er fleksible, enkle å bruke, og meget kjemikaliebestandig.

FAQ - Ofte stilte spørsmål

Hva er en kabelgjennomføring?

Forskjellige kabelgjennomføringer

En kabelgjennomføring, eller en gummigjennomføring, kjennetegnes ofte som en rund kantring som festes langs hull i tavler og vegger for å beskytte kabler og ledninger mot blant annet gnissing og slitasje. Kabelgjennomføringer benyttes også for å gi en bedre tetning og et bedre festegrep på kablene/ ledningene.

Det finnes også enkelte gummigjennomføringer som benyttes for å sikre riktig strekkavlastning, og bøyningsbeskyttelse for å unngå knekk på kablene.

Hvordan installere en kabelgjennomføring?

Kabelgjennomføringer for store og små hull

En standard gummigjennomføring dyttes enkelt gjennom et hull for hånd, og klikkes deretter lett på plass ved hjelp av det fleksible og pressbare materialet på gjennomføringen.

Kantdesignet på kabelgjennomføringen sikrer et godt feste og forhindrer gjennomføringen i å dette ut.

Hvordan velge riktig kabelgjennomføring?

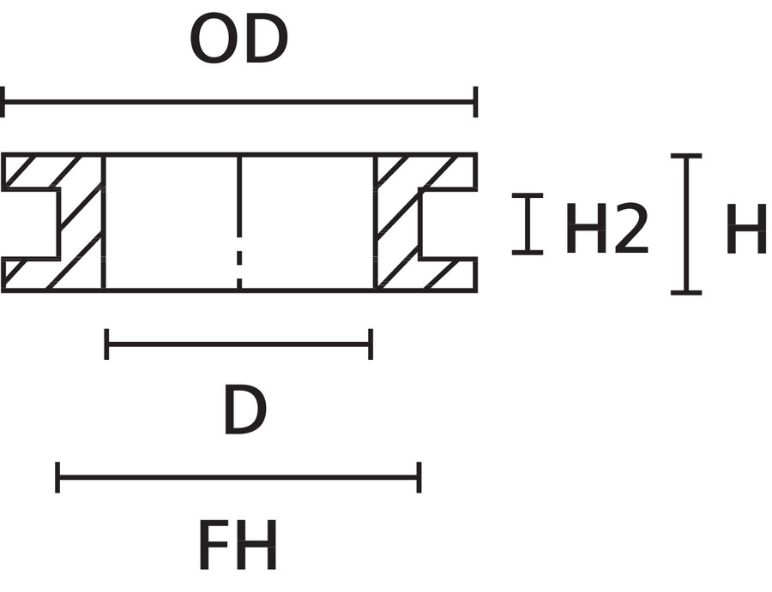

Hvordan velge riktig kabelgjennomføring veiledning

For å velge riktig kabelgjennomføring må du vite:

1. Diameteren på kabelen (D)
2. Diameteren på hullet kabelen skal føres gjennom (FH)
3. Veggtykkelsen på hullet kabelen skal føres gjennom (H2)

Høyden (H) og den ytre dimensjonen (OD) på gummigjennomføringen beskriver totalstørrelsen på gjennomføringen.
