Kortslutningssikker kabelklemmer for lav-, mellom- og høyspenningsapplikasjoner

Rustfrie kabelklammer for sikring av kabler og termineringer

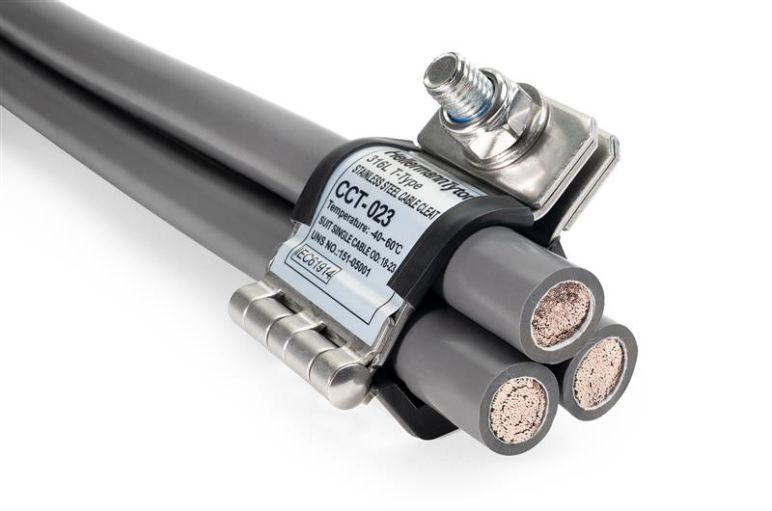

Cable Cleat kabelklammer i rustfritt stål montert i trefoil formasjon.

Kabelklammer har en unik utforming som er utviklet for å sikre og holde høyspentkabler stabilt på plass i utsatte miljøer. Festene bidrar til effektiv beskyttelse mot vibrasjoner forårsaket av sterke korslutningskrefter, samt mot termisk ekspansjon eller mekanisk belastning.

Cable Cleat kortslutningssikker trefoil kabelklammer i rustfritt stål er designet for maksimal fleksibilitet til ulike bransjer. Festene er egnet for bruk med alle typer lav-, mellom- og høyspentkabler, inkludert enledet, flerledet og armerte kabler.

Vårt Cable Cleat sortiment er testet iht. IEC 61914 standarden og sertifisert til bruk for krevende applikasjoner som skipsbygging, datasentre, offshore og tunnelarbeid. Festene gir pålitelig beskyttelse og reduserer risikoen for skader på avlustninger og nærliggende utstyr.

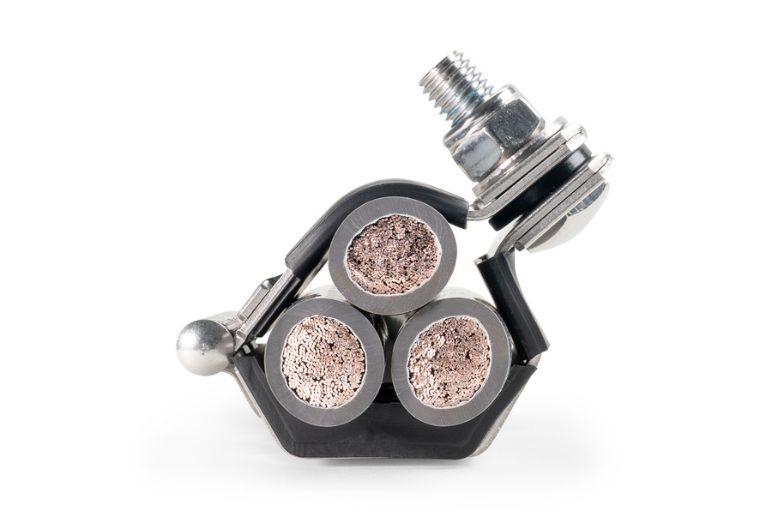

Cable Cleat trefoil kortslutningssikker kabelklammer

Trefoil installasjoner er ekstra krevende da de elektromagnetiske kreftene mellom fasene virker i flere retninger. Dette kan føre til at kablene beveger seg ut av posisjon, samtidig som den samlede massen kan forsterke bevegelsen og øke den mekaniske belastningen.

Vårt kortslutningssikre Cable Cleat sortiment reduserer forskyvningene ved å låse kablene i en balansert trefoil formasjon. Dette begrenser mekanisk bevegelse i alle retninger, selv under ekstreme kortslutningsforhold.

Cable Cleat benyttes for sikker bunting av opptil tre enledede strømkabler i krevende og utsatte miljøer som i datasentre, skip, offshore og tunneler. Festene gir en presis og pålitelig passform for både uarmerte og armerte kabler.

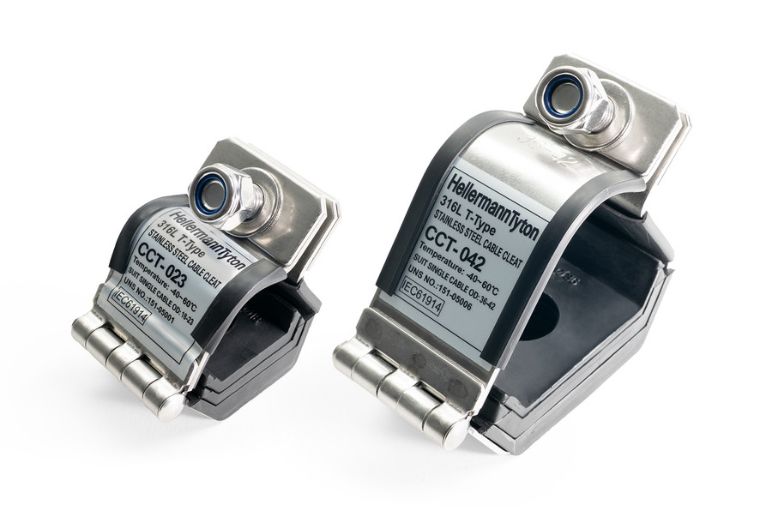

Cable Cleat kabelklammer i stor og liten størrelse.

Fordeler og egenskaper

Fast form: Begrenser bevegelse, krysning og separering, og opprettholder korrekt faseavstand
Balanserte elektromagnetiske krefter: Reduserer risikoen for sideveis forskyvning under kortslutninger
Høy aksial og lateral fastholdelse: For tyngre og stivere kabler som armerte kabler
Testet i henhold til IEC 61914: Dokumentert pålitelig hold, selv under kritiske kortslutninger
Motstandsdyktig materiale: UV-, korrosjons- og kjemikaliebestandig

Produktoversikt

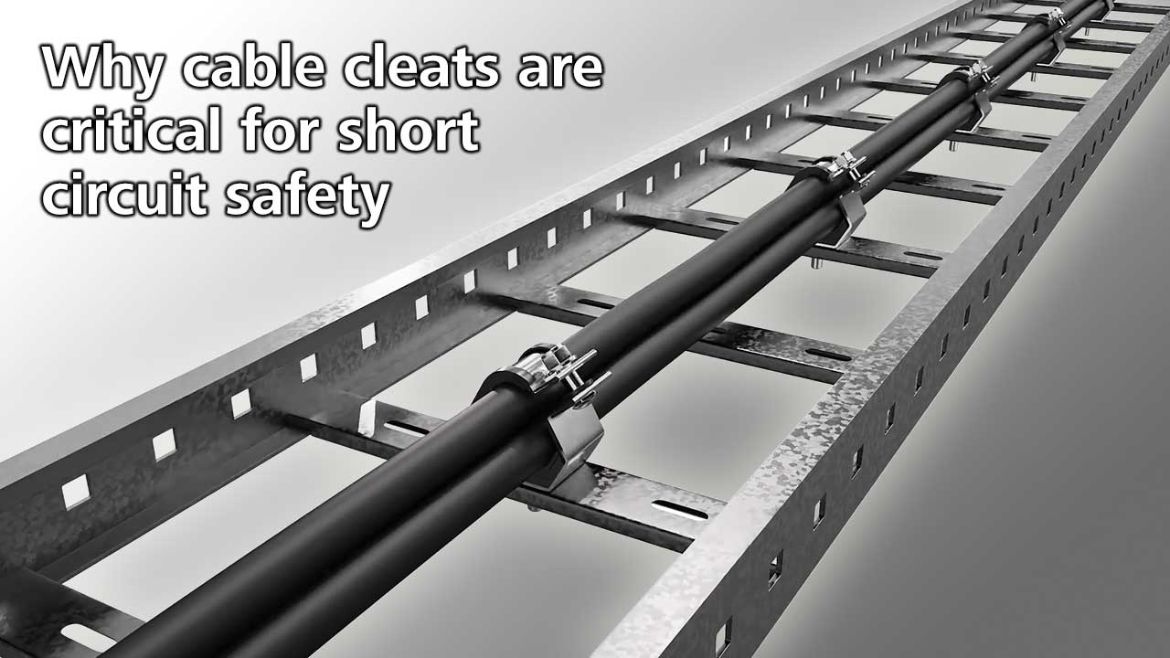

Demonstrasjonsvideo

Se hvordan Cable Cleat kortslutningssikre stålfester fungerer og hvilke fordeler du kan dra nytte av i denne demonstrasjonsvideoen.

Produkter i denne videoen

Legg til i Mine favoritter

Størrelsesguide for Cable Cleat kortslutningssikker kabelklammer

Hvordan velge riktig kabelklammer for elektriske installasjoner?

Kortslutningssikre kabelklammer må dimensjoneres og tilpasses nøye i forhold til kabeldiameteren, konstruksjonen og valgt installasjonsmetode. Riktig dimensjon sikrer at kabelen holdes godt på plass uten å påføre skade. For små klemmer kan føre til komprimering eller deformasjon av kabelens isolasjon, og for store klemmer gir rom for bevegelse, noe som reduserer evnen til å kontrollere kreftene som oppstår under kortslutninger. Dette er særlig kritisk for armerte kabler.

Vi tilbyr kabelklammer i 22 ulike størrelser, tilpasset kabeldiametre fra 18 til 128 mm, for lav-, mellom- og høyspenningsapplikasjoner. Størrelsesguiden nedenfor gir en oversikt over dimensjonene på våre kortslutningssikre kabelfester og hjelper deg med å velge riktig løsning til din kabelinstallasjon.

Størrelsesguide

Produkt	Bredde	Høyde	Minimal - Maks buntdiameter
Cable cleat trefoil 23 mm	82	79	18 - 23
Cable cleat trefoil 28 mm	93	84	23 - 28
Cable cleat trefoil 32 mm	99	91	27 - 32
Cable cleat trefoil 35 mm	103	96	30 - 35
Cable cleat trefoil 38 mm	107	101	33 - 38
Cable cleat trefoil 42 mm	116	109	36 - 42
Cable cleat trefoil 46 mm	119	118	40 - 46
Cable cleat trefoil 50 mm	126	121	44 - 50
Cable cleat trefoil 58 mm	143	134	51 - 58
Cable cleat trefoil 62 mm	152	141	55 - 62
Cable cleat trefoil 66 mm	161	148	59 - 66
Cable cleat trefoil 70 mm	169	155	63 - 70
Cable cleat trefoil 74 mm	178	161	67 - 74
Cable cleat trefoil 78 mm	186	168	71 - 78
Cable cleat trefoil 82 mm	195	175	74 - 82
Cable cleat trefoil 85 mm	202	180	77 - 85
Cable cleat trefoil 88 mm	208	185	82 -88
Cable cleat trefoil 96 mm	225	199	88 - 96
Cable cleat trefoil 103 mm	240	210	96 - 103
Cable cleat trefoil 111 mm	258	224	103 - 111
Cable cleat trefoil 119 mm	275	237	111 - 119
Cable cleat trefoil 128 mm	295	265	119 - 128

Kortslutningsguide

Når riktig størrelse er valgt, må det verifiseres at installasjonen og feste tåler de forventede kortslutningskreftene. Tabellen nedenfor angir maksimal kortslutningsstrøm som en kabelinstallasjon kan motstå når den er korrekt sikret med Cable Cleat stålfester.

Tåler kortslutninger i en leder
Maksimal avstand mellom kabelklammer	Avstand mellom ledersentre (mm)
Maksimal avstand mellom kabelklammer	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59	61
mm	IP-topp (KA)
255	168	175	182	189	195	201	207	213	219	224	230	235	240	245	250	255	260	265	269	274
300	145	152	158	163	169	174	180	185	190	194	199	204	208	212	217	221	225	229	233	237
450	119	124	129	133	138	142	146	151	155	159	162	166	170	173	177	180	184	187	190	194
600	103	107	111	115	119	123	127	130	134	137	141	144	147	150	153	156	159	162	165	168
675	97	101	105	109	112	116	119	123	126	129	133	136	139	141	144	147	150	153	155	158
900	84	87	91	94	97	100	103	106	109	112	115	117	120	122	125	127	130	132	134	137

Ofte stilte spørsmål

Hvordan bruke kabelklammer?

Kabelklammer benyttes for å feste kabler sikkert til bærekonstruksjoner som kabelstiger eller kabelbroer, slik at de forblir stabilt og trygt plassert både under normal drift og ved kortslutninger. For korrekt bruk av kabelklammer, følg disse trinnene:

Kontroller at kabelklammeret er tilpasset kabeltype, diameter og aktuelle kortslutningsnivåer (se vår utvalgsguide over)
Monter kabelklammeret på en solid og egnet konstruksjon, som stål, betong, kabelstige eller monteringsskinne
Plasser kablene i konstruksjonen og juster dem i henhold til ønsket formasjon (f.eks. trefoil eller flat formasjon)
Lukk og stram festet i henhold til anbefalte spesifikasjoner

Hvilke kabler kan kabelklammer brukes på?

Våre Cable Cleat kortslutningssikre kabelklammer kan brukes på alle typer kabler, inkludert enledet, flerledet og armert, lavspennings-, mellomspennings- og høyspenningskabel.

Er kortslutningssikker kabelklammer påkrevd i henhold til IEC standarden?

Kortslutningssikre kabelklammer er ikke eksplisitt påbudt i IEC-standarden, men standarden stiller krav til at kabler skal være sikkert og mekanisk fastholdt for å kunne motstå påkjenninger, særlig de elektrodynamiske kreftene som oppstår ved kortslutninger. I praksis gjør dette kortslutningssikre kabelklammer til en anbefalt løsning. IEC 61914 er den relevante standarden for kabelfester, og den definerer krav til design, testing og klassifisering av kabelfester.

Hvilke kabelklammer er best egnet for utendørs bruk?

Alle våre kortslutningssikre Cable Cleat kabelklammer er utviklet for bruk i krevende utendørs miljøer. De gir pålitelig beskyttelse mot kjemikalier, UV-stråling og korrosjon, og sikrer lang levetid og stabil ytelse under varierende driftsforhold.

Hvor kan jeg kjøpe kortslutningssikker kabelklammer i Norge?

Cable Cleat kabelklammer kan kjøpes hos nærmeste elektrogrossist. Finn en elektrogrossist i nærheten av deg her.

Andre spørsmål?

Vi hjelper deg gjerne med det du måtte lure på. Kontakt oss her.
