Korrugerte rør til industri og elektroinstallasjoner

Korrugerte rør, nipler, rørholder og rørtilbehør

Finn riktig type flexrør til din applikasjon

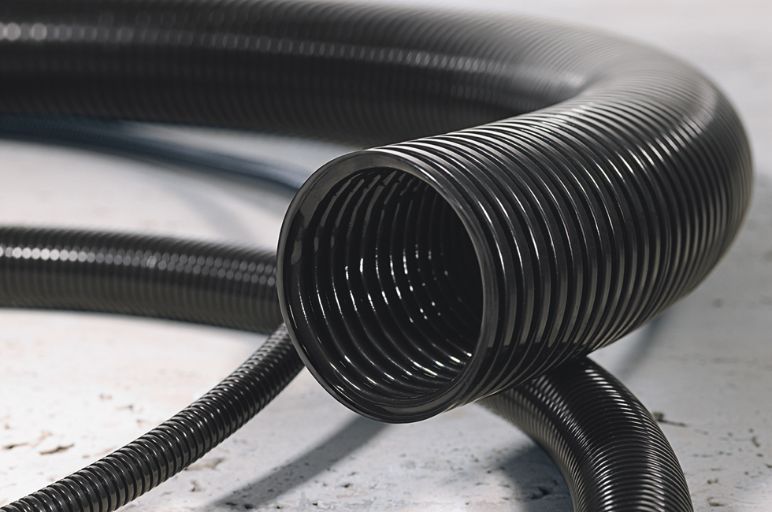

HelaGuard HG-FR korrugerte rør

Korrugerte rør, eller flexrør benyttes som kabelbeskyttelse i de fleste industrier, enten det er offentlige byggeprosjekter, maskinanlegg eller til tog i jernbanesektoren.

Korrugerte rør brukes til ulike applikasjoner og blir produsert i flere størrelser og materialer, som f. eks. PA6, PA12, PP og PE. Materialet kan virke stivt, men flexrørene er produsert på en spesiell måte som gjør at rørene blir svært fleksible og bøyelige.

De korrugerte plastrørene er tilgjengelig i både lukket og dobbelslisset variant, og kommer i ulike tykkelser. En komplett installasjon krever også passende nipler, i tillegg til passende rørholder.

Denne siden gir deg en oversikt på vårt korrugert plastrør sortiment.

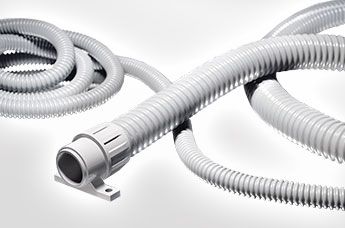

Korrugerte rør, spesialforsterket

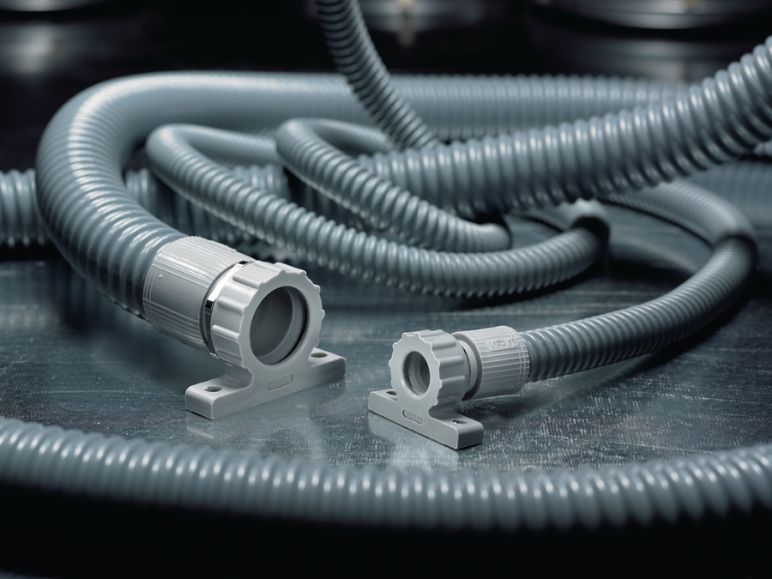

Spesialforsterkede korrugerte rør med spesialforsterkede nipler

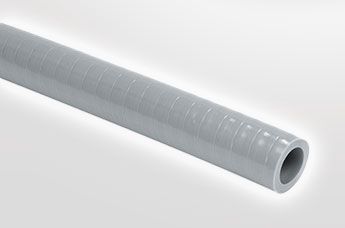

FlexiGuard er spesialforsterket flexrør og utrolig fleksibel. I tillegg gir FlexiGuard flexrør utmerket beskyttelse mot:

  • Mekanisk slitasje
  • Mot alkalier og syrer
  • Mot kjemikalier
  • Mot UV og ozon

FlexiGuard flexrør benyttes hovedsakelig i produksjonsteknikkrobotikk og kabelbeskyttelse i koblingsskap.

Nipler til FlexiGuard korrugerte plastrør:

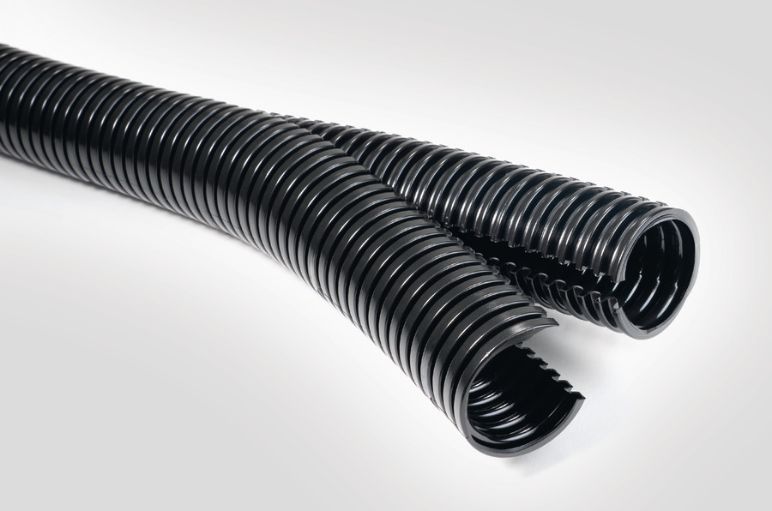

Korrugerte rør, dobbeltslisset

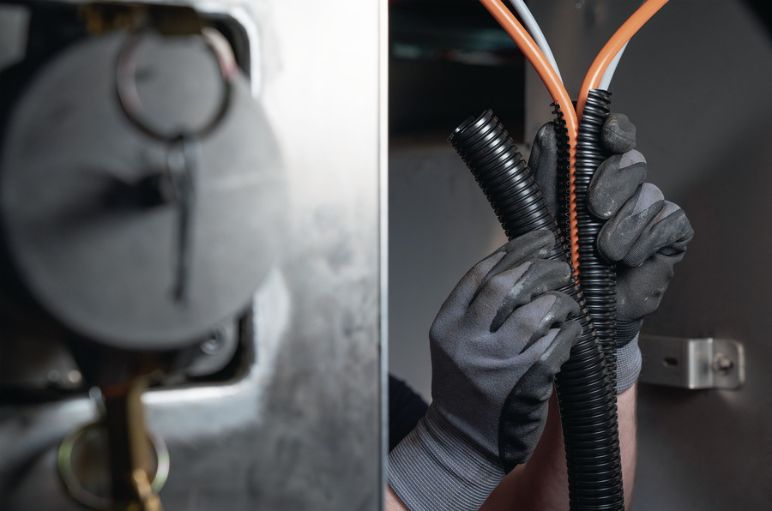

HelaGuard HG-DC korrugerte rør til før og ettermontering

HC-DC dobbeltslissede flexslanger er ideell til installasjoner der ettermontering er nødvendig.
For eksempel til:

  • Tavlebygging
  • Produksjonsteknikk

Med HG-DC flexrør monteres kablene sidelengs og kan enkelt gjenåpnes. Materialet er meget vibrasjonsbestandig, selvslukkende og halogen -, svovel- og fosforfri. Flexslangene er er laget av PA6 og kommer i lengder på 25 og 50 meter. Spesialkuttede varianter kan leveres på forespørsel.

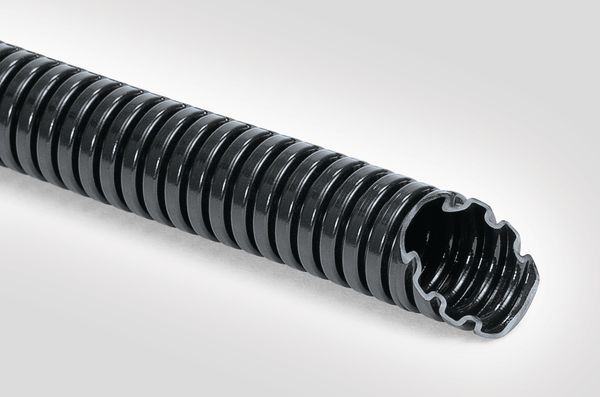

Korrugerte rør i forskjellige veggtykkelser

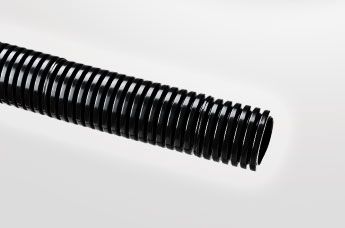

Flexrør, tynnvegget

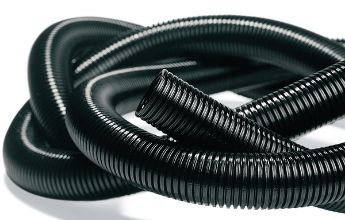

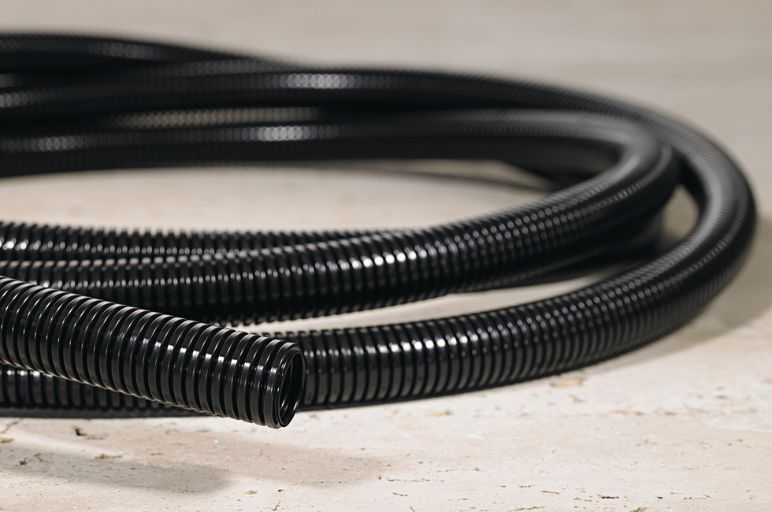

To flleksible og bøylige tynnveggede korrugerte rør

Tynnvegget HG-LW korrugerte plastrør passer til applikasjoner med lav mekanisk belastning, som f. eks:

  • Produksjonsteknikk
  • Tavlebygging
  • Byggkonstruksjoner

Det fleksible flexrøret i lettvekt har en lang holdbarhet. Flexslangen er slagfast og beskytter utmerket mot løsemidler og olje.

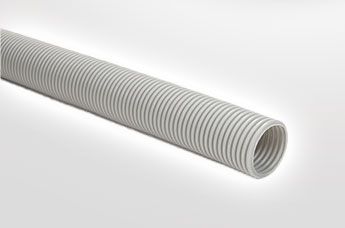

Flexrør, standard veggtykkelse

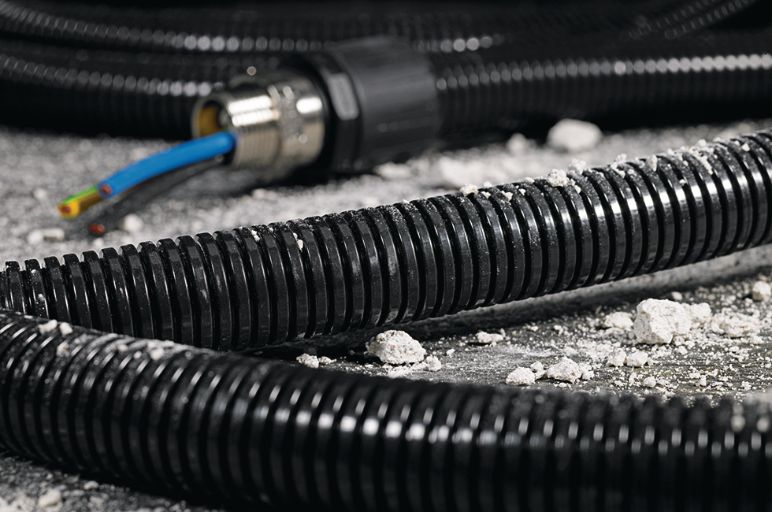

Fleksibel og slitasjesterk HG-SW korrugert rør

HG-SW flexsrør med standard veggtykkelse anbefales til bruk i industrielle applikasjoner som bl. a produksjonsteknikk, tavlebygging og offentlige byggeprosjekter.

HG-SW korrugerte plastrør er meget fleksible og slitasjesterke. Flexrøret er også slagfast, solid og selvslukkende i henhold til UL94 V2.

Andre flexrør med standard veggtykkelse:

  • HG-HI: Veldig solide, for applikasjoner med mye bevegelser
  • HG-PP: Laget av polypropylen (PP), egnet til å ligge i betong og gips
  • HG-FR: Flammehemmende, for applikasjoner med høye krav til brannvern

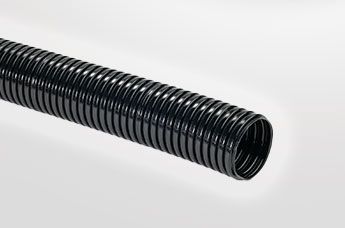

Flexrør rør, tykkvegget

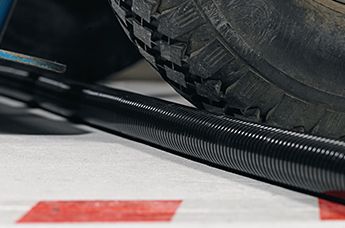

Fleksible og tykkveggede korrugerte rør for applikasjoner med høye mekaniske krav

Tykkvegget HG-HW flexrør benyttes hovedsakelig til applikasjoner som krever ekstra mekanisk beskyttelse på kablene, som f.eks:

  • Produksjonsteknikk
  • Byggteknikk

HG-HW flexslanger er designet for røffe forhold og gir utmerket mekanisk beskyttelse og høy slagfasthet.

Materialet er motstandsdyktig mot løsemidler og oljer, og er slitasjesterk og selvslukkende i henhold til UL94 V2.

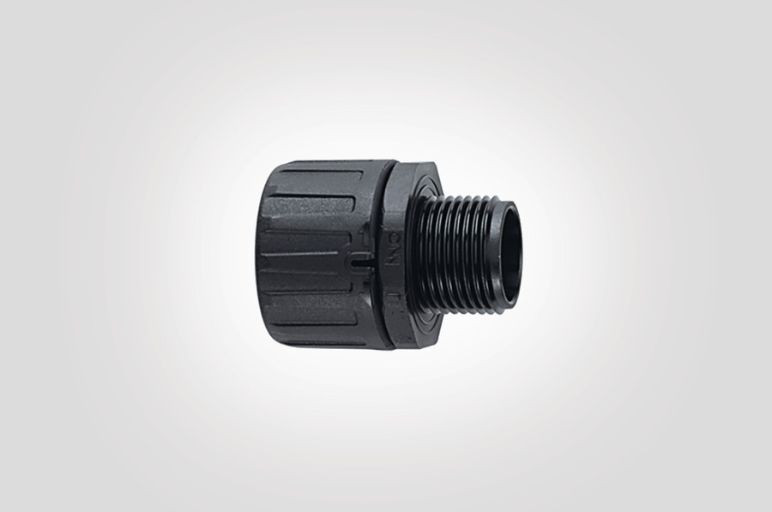

Nipler og forgreninger til korrugerte rør



Riktig type nipler og forgreninger til dine flexrør

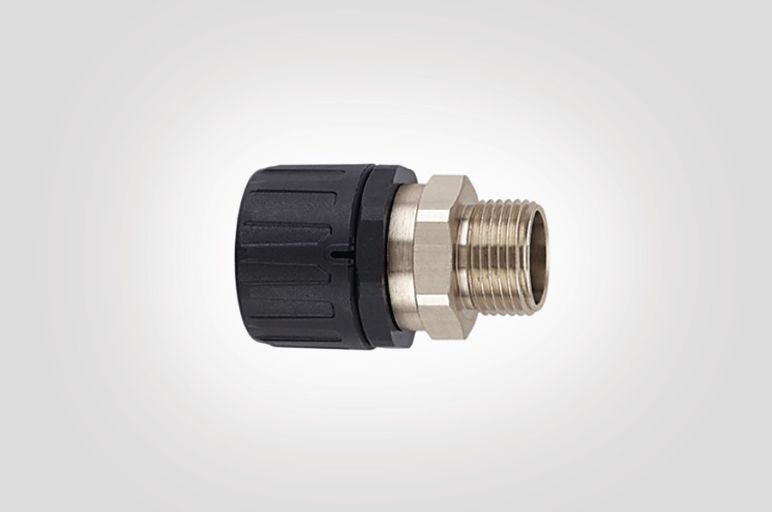

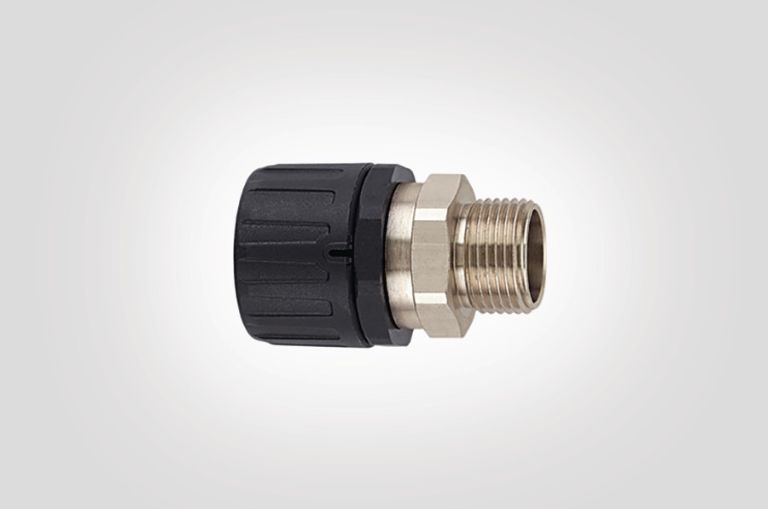

HelaGuard HG-SM Straight Swivel External Thread, IP66.

HelaGuard nipler til flexrør passer for ethvert behov. Designet utgjør forskjellen. F. eks. får du HelaGuard nipler til flexrør i ulike vinkler: 45°, 90° eller rettvinklet.

En annen forskjell med HelaGuard nipler er at tetthetsgradene er i henhold til DIN EN IEC 60529 standarden.

Nipler i kombinasjon med passende korrugerte plastrør fås i følgende tetthetsgrader:

  • IP66
  • IP67
  • IP68
  • IP69k

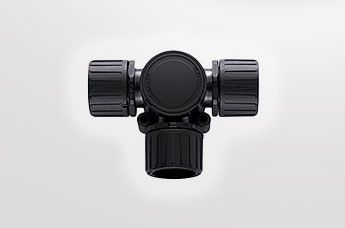

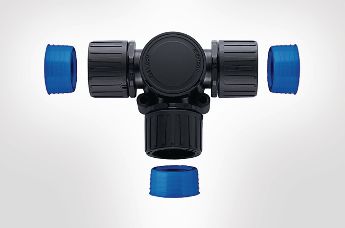

HelaGuard HGL-T, T-Connector with conduit seals.

HelaGuard nipler til flexslanger monteres kjapt, enkelt og sikkert. Niplene gir eksepsjonell strekkfasthet og er både vibrasjonsbestandig og sabotasjesikker. De kan fjernes med en skrutrekker og kan gjenbrukes om og om igjen.

Her er en oversikt over våre nipler, forgreninger og andre tilbehør til flexrør:

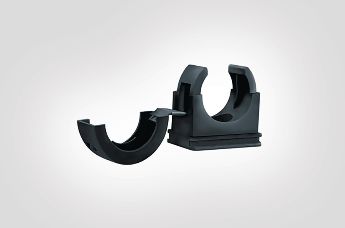

Rørholder til korrugerte plastrør



Skrubar rørholder til korrugerte plastrør

PACC rørholder for korrugerte rør

PACC skrubar rørholder til flexslanger sørger for at flexslangene festes sikkert på plass.

De interne rillene på slangeholderen forhindrer at flexslangen flytter på seg. Rørslangene er kjapp og enkelt å installere og kan enkelt festes med skruer.

Rørholder i galvanisert stål med PVC belegg for korrugerte plastrør

AFCS rørholder i galvanisert stål med PVC belegg

AFCS rørholder i galvanisert stål og PVC belegg benyttes som en ekstra sikkerhet ved festing av bl.a. flexrør.

Slangeholderen er veldig enkel å bruke. Beskyttelseslaget beskytter utmerket mot slitasjeskader.

FAQ - Ofte stilte spørsmål

Hvordan velge riktig korrugerte rør?

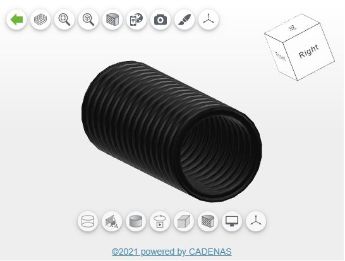

CADENAS, korrugerte rør

I samarbeid med tjenesteleverandøren CADENAS, tilbyr vi de fleste av våre HelaGuard korrugerte plastrør med passende nipler i gratis 2D og 3D modeller.

I tillegg til detaljerte produktspesifikasjoner på hver produktløsning, vil du også finne en rekke forskjellige produktbilder og nyttig modelldata.

CADENAS gjør det enkelt å finne den perfekte løsningen til din applikasjon og sikrer presis planlegging fra første stund.

Hvordan velge riktig nippel til korrugerte rør?

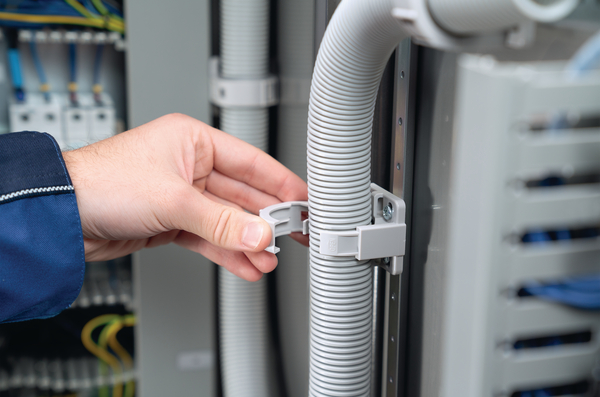

IWS korrugerte rør

Det å velge riktig type nippel, formgods eller annet tilbehør til korrugerte plastrør, er ikke alltid like enkelt, når flexrør kommer i ulike materialer og størrelser.

For å gjøre denne prosessen enklest mulig, er alle våre flexslanger merket med bl.a. størrelse, materiale, bruksområde og hva slags nippel som passer til. Se eksempel på merkekodingen av våre HelaGuard flexslanger her.

Hvordan feste og fjerne nipler på korrugerte rør?

For å fjerne HelaGuard nipler på flexrør, trenger du en flat skrutrekker. Skrufestene kan enkelt fjernes og gjenbrukes så ofte som nødvendig.

Følg disse enkle instruksene for å feste og fjerne HelaGuard nipler til flexslanger:

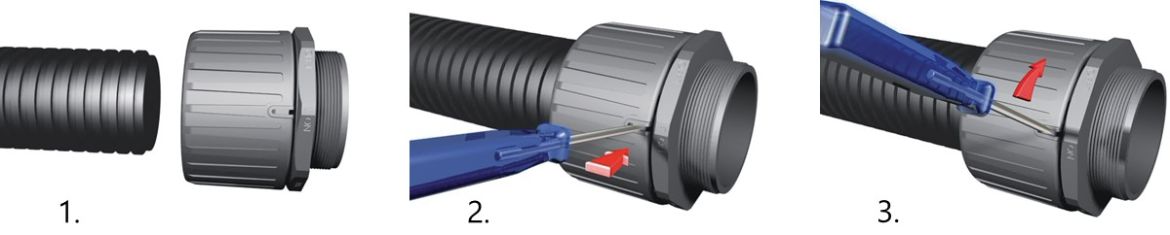

Hvordan feste og fjerne nipler til korrugerte rør steg 1, 2 og 3 Hvordan feste og fjerne nipler til korrugerte rør steg 1, 2 og 3


1. Hvis nippelen er brukt tidligere, pass på at monteringshuller er plassert riktig i "on" posisjonen. For å feste nippelen, dytt den til enden så langt som mulig uten at den tvinge, og vri forsiktig. Nippelen er nå festet sikkert på plass.

2. For å fjerne nippelen, tilføy den flate skrutrekkeren i monteringshullet.

3. Beveg bladet på skrutrekkeren mot "off" posisjonen. Nippelen vil begynne å rotere. Låsemekanismen er nå åpnet.

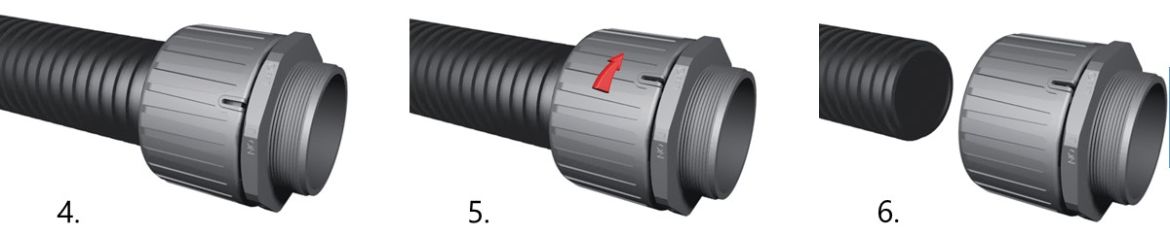

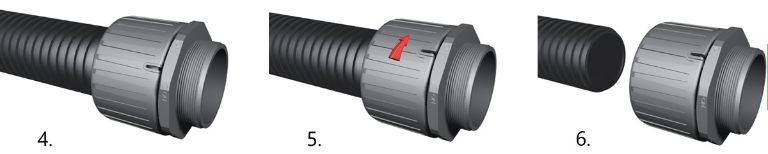

Hvordan feste og fjerne nipler til korrugerte rør steg 4, 5 og 6 Hvordan feste og fjerne nipler til korrugerte rør steg 4, 5 og 6


4. Fjern skrutrekkeren

5. Roter nippelen manuelt mot "off" posisjonen så mye som mulig.

6. Fjern nippelen fra enden på flexslangen.



Fortsatt usikker på hvordan du gjør det? Sjekk ut vår utvidet guide her

Hvordan kutte korrugerte rør?

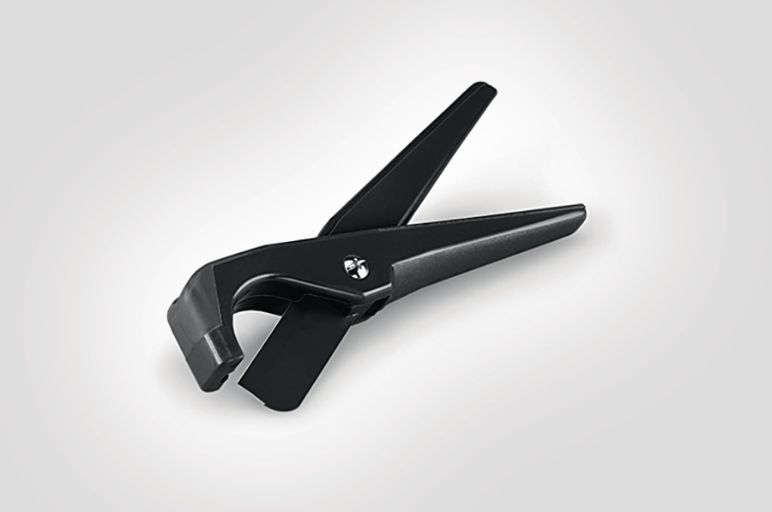

CONCUTTER rørkutter for korrugerte plastrør

Korrugerte plastrør kan enkelt kuttes med et kutteverktøy/ en rørkutter som CONCUTTER

CONCUTTER rørkutter for korrugerte plastrør finnes i to forskjellige varianter:
