Kabelklemme for montering av kabler, rør og slanger

Kabelklemmer/ kabelfester fra HellermannTyton

Vårt utvalg av kabelklemmer/ p-klemmer i metall og plast utvikles stadig!

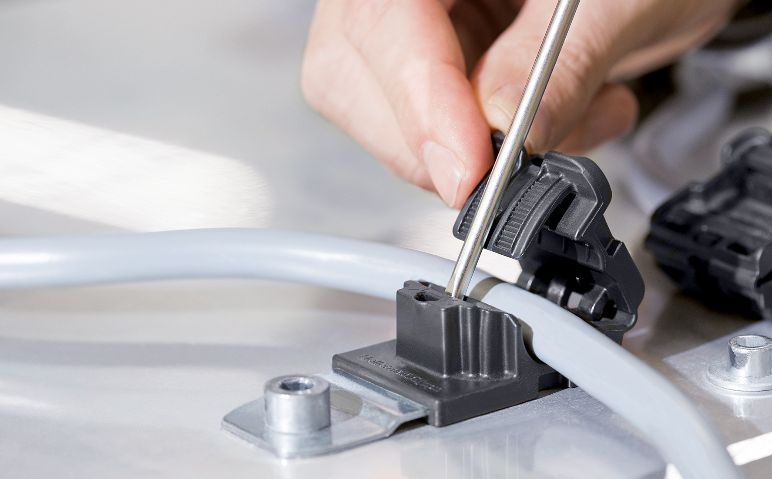

Kabelklemme med sperremekanisme

Hos HellermannTyton liker vi å forbedre etablerte design på festemateriell, og kabelklemmer/ kabelfester/ p-klips/ p-klemmer er intet unntak. Da vi for en stund siden mottok en forespørsel om å skape en enklere måte å montere kabler og slanger på, tok vi utfordringen kjapt!

Vi brukte vår omfattende kunnskap for å løse de mekaniske begrensningene  tradisjonelle P-klemmer/ kabelklemmer våre kunder fortalte om. Resultatet ble kabelklemmen Ratchet P-Clamp - den brukervennlige, allsidige og robuste klemmen for å feste kabler, ledninger, rør og slanger. I tillegg kunne kabelklemmen nå enkelt åpnes og gjenbrukes hundrevis av ganger!

På denne siden kan du lese mer om våre Ratchet P-Clamp kabelklemmer, samt våre tradisjonelle kabelklemmer.

Produktoversikt

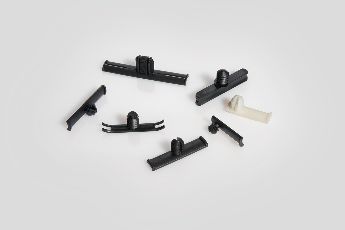

Klikk på bildene til produktkategoriene under for å se vårt produktsortiment, eller bla videre nedover for mer informasjon. Titt også gjerne gjennom våre relaterte produktsider for kabelfesterstrips/ festesoklerkabelholder og kantklips.

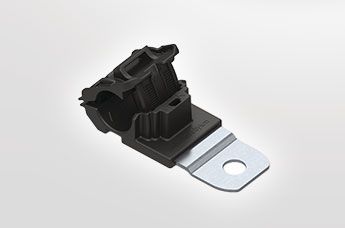

Ratchet P-Clamp kabelklemme

Designet på kabelklemmen gjør forskjellen!

Som navnet sier (Ratchet) la vi inn en skrallemekanisme i P-klemmen, dette gjør at brukeren kan feste klemmen separat fra festetrinnet. En tilleggsfunksjon på Ratchet P-clamp er at du kan frigjøre skrallemekanismen og åpne og bruke kabelfestet på nytt.
Vi definerte følgende behov for kabelklemmen:

•    Valgfrihet: Separat før- og sluttmontering.
•    Enkel installasjon: Lukk med én hånd.
•    Eliminer klemming: rifling sentrerer bunten automatisk.
•    Gjenåpne, gjenbruke: lett utløsning med en flatskrutrekker.
•    Redusere lagerbeholdningen: fire fleksible størrelser (6,2 mm – 51 mm diameter).
•    Konfigurere fleksibelt: flere monteringsplatedimensjoner tilgjengelige.
•    Maksimere holdbarheten: herdet, UV-resistent PA66 og korrosjonsfritt stål.
•    Ekstrautstyr: myke innsatser og spenningsfane for gjentakende kvalitet.



3 fordeler med Ratchet P-Clamp kabelklemmer

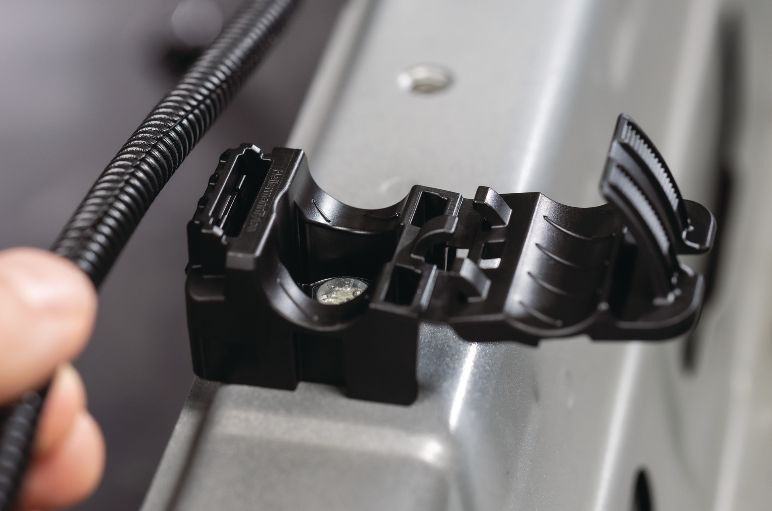

Ratchet P-Clamp koblingsklemme

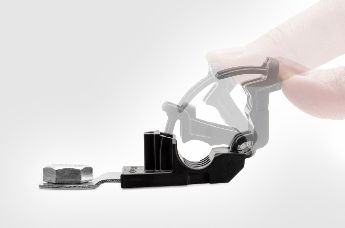

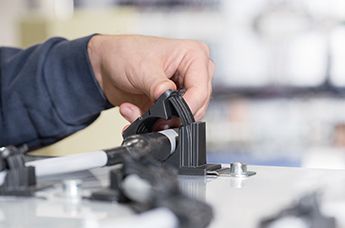

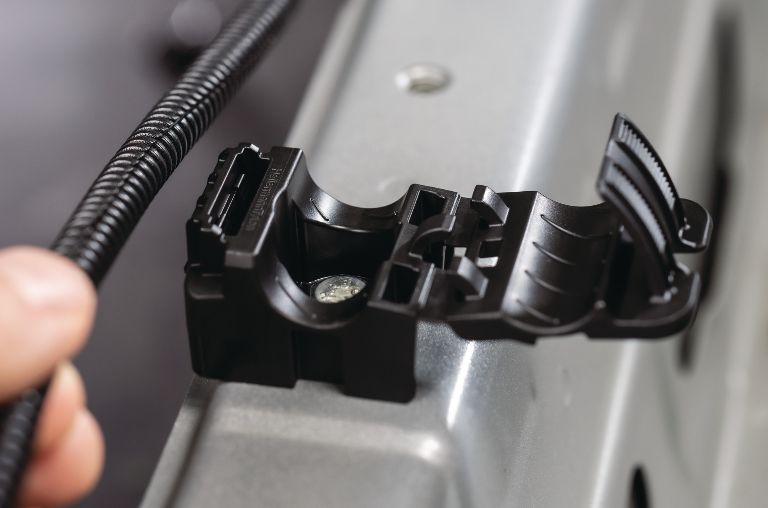

Fordel 1: Du kan forhåndsinstallere p-klemmen før du lukker den

Med kabelklemmen kan du nå forberede og planlegge kabelføringen i forkant, og før klemmene har blitt levert! Denne totrinns monteringen gir deg også friheten til å dele opp arbeidet underveis eller mellom flere installatører. Kabelfestet lukkes med en hånd og låses med et klikk.

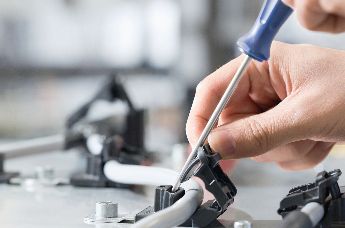

Kabelklemmen kan åpnes enkelt

Fordel 2: Du kan åpne kabelklemmen når som helst for vedlikehold

I motsetning til eksisterende klemmer, utformet vi kabelklemmen Ratchet P-Clamp slik at den kan åpnes uten å måtte demontere kabelbunten fra festepunktene. Dette er en stor fordel ved vedlikeholdsarbeid der kabeldelen skal flyttes for å passe nye koblingspunkter.

Sett inn en skrutrekker i sporet og løft ut sperrekoblingen. Plastmaterialet er spesielt herdet, slik at du kan gjenåpne og gjenbruke kabelklemmen.


Kabeklemmen reduserer antall klemmer og klips på lageret ditt og er tilgjengelig i fire størrelser.

Fordel 3: Reduser antall klemmer og klips på lageret ditt

Kabelklemmen er tilgjengelig i fire størrelser som alle er justerbare. Med bare fire kabelklemmer og valgfrie myke innsatser trenger du ikke tusenvis av aluminiumsklemmer og metall eller p-klips av plast.

Lagerbeholdningen kan reduseres, installatørene trenger ikke ha med et stort utvalg klips i forskjellige størrelser.









Demonstrasjonsvideo Ratchet P-Clamp kabelklemme

Se hvor enkelt du kan lukke, åpne og feste kabelklemmen med en hånd i denne demonstrasjonsvideoen.

Benytt HellermannTytons buntebåndverktøy i EVO-serien for å imøtekomme kvalitetssikringsbehovet til prosessingeniører. Dette gjør at installatøren kan lukke kabelklemmen med nøyaktig samme kraft, hver gang. En sadel på toppen av p-festet gjør det også enkelt å feste slanger eller ledninger med vanlige strips.

Ratchet P-Clamp kabelklemme, populære konfigurasjoner

Alle fire Ratchet P-Clamp kabelklemmer (for buntdiametre fra 6,2 mm til 51 mm) er enkle å kombinere på et enkelt monteringspunkt. Sinkbelagte monteringsplater i rustfritt stål fås i forskjellige lengder og med fire forskjellige monteringshullstørrelser (M6, M8, M10 og M12).

De robuste monteringsplatene i rustfritt stål leveres også i fire forskjellige vinkler (forskyvning 180° og 90° eller hevet 30° og 15°). Dette gjør det mulig å kombinere flere kabelklemmer på ett festepunkt ved å stable monteringsplatene. Det kunne ikke vært enklere å plassere kabelfestene for montering. Kabelklemmene har et stort utvalg av vinkler, monteringsplatelengder og dimensjoner av kabelfestet, og muliggjør et uendelig antall justeringer og konfigurasjoner.

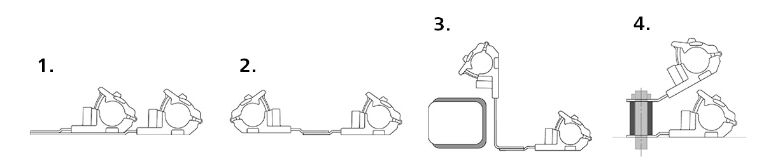

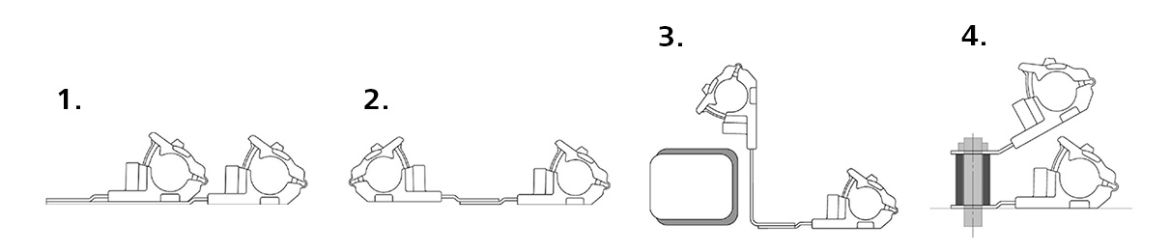

4 populære konfigurasjoner:

Kabelklemmer faste konfigurasjoner side mot side




1. Side mot side

To kabelklemmer festet forside mot forside på ett monteringspunkt

Kabelklemmer faste konfigurasjoner sammenkoblet




2. Sammenkoblet

To klemmer satt sammen på ett monteringspunkt

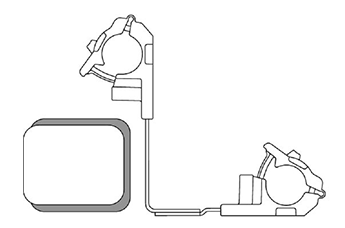

Kabelklemmer faste konfigurasjoner ulike vinkler


3. Ulike vinkler

Ulike vinkler for føring rundt hindringer













Kabelklemmer faste konfigurasjoner stablet



4. Stablet

To klemmer stablet på en bolt med et avstandsstykke

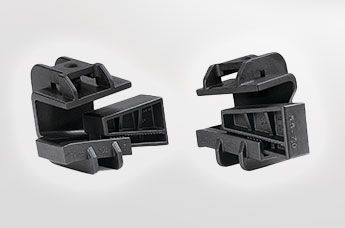

Myke silikoninnsatser er også tilgjengelige for ekstra beskyttelse av sensitiv kabelisolasjon. Bare skyv dem inn i veggene på kabelklemmen før de lukkes. De myke innsatsene er mye enklere å påføre enn gummipropper på aluminium-p-klemmer.



Hvor brukes Ratchet P-Clamp kabelklemme?

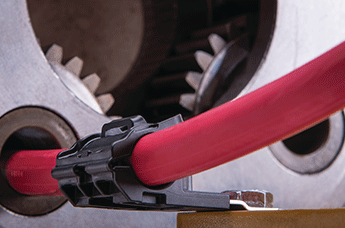

RatChet P-Clamp til røffe forhold


Fornybare energikilder og digital informasjon utvikles kontinuerlig, og kompleksiteten til ledningsnettene øker som en konsekvens. Kabelklemmen Rathect P-Clamp brukes spesielt på solcelle installasjoner og vindmøller, i tog, på skip og på alle typer tunge kjøretøy som mobilkraner eller landbruksmaskiner.

Kabelklemmen er robust og gjenbrukbart, og svikter deg aldri - selv i de mest krevende miljøer eller ved temperaturer fra -40 °C til +105 °C.

Utvalgsguide

Slik velger du riktig kabelfeste for din installasjon

Med kabelfeste Ratchet P-Clamp gir HellermannTyton deg maksimal frihet til å konfigurere kabel- og slangeføring akkurat slik du trenger det. Du trenger ikke å utelate noe, du får det akkurat slik du ønsker.

Dette er en veiledning for å hjelpe deg med å velge riktig kabelfeste for ditt bruksområde.

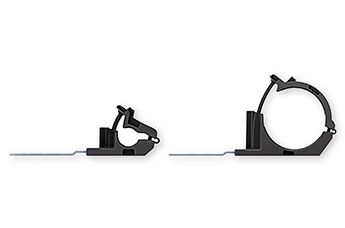

1: Hvilken buntdiameter har du?


kabelfeste-størrelser fra liten (A) til stor (D). kabelfeste-størrelser fra liten (A) til stor (D).


Med Ratchet P-Clamp kan du f. eks. velge mellom fire størrelser fra små (A) til store (D):

• A 6,2 mm – 13,7 mm
• B 12,7 mm – 19,5 mm
• C 19,4 mm – 36,0 mm
• D 36,0 mm – 51,0 mm

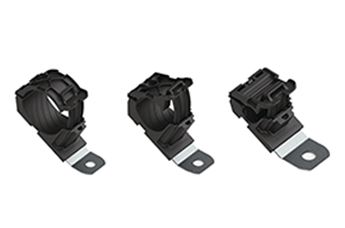

2. Hvilke vinkler trenger du å legge rundt?


Kabelfestene er tilgjengelig i 180°, 15°, 30° og 90°. Kabelfestene er tilgjengelig i 180°, 15°, 30° og 90°.


HellermannTytons Ratchet P-Clamp kabelklemmer leveres i fire vinkelvarianter:

  • 180° rett
  • 15°
  • 30°
  • 90°

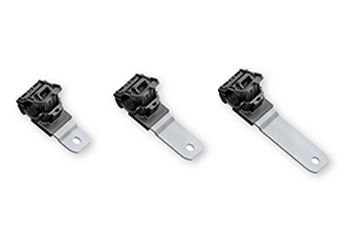

3. Hvilken monteringsplatelengde passer for deg?


Kabelfester i kort medium og lang Kabelfester i kort medium og lang


Med kabelklemme Ratchet P-Clamp kan du velge mellom korte, middels eller lange monteringsplater av rustfritt stål. Vær oppmerksom på at hullene alltid er like langt fra midten av festet, men noen vinkelvarianter er ikke tilgjengelige i alle tre lengder.

4. Hvilken hullstørrelse trenger du for monteringspunktet ditt?


Kabelfester for store og små hull Kabelfester for store og små hull


Ettersom kabelfestet Ratchet P-Clamp er designet for tunge applikasjoner, tilbyr vi fire forskjellige hullstørrelser for bruk med standard bolter. Velg mellom:

• M6 (6 mm)
• M8 (8 mm)
• M10 (10 mm)
• M12 (12mm)

Tradisjonelle kabelklemmer fra HellermannTyton

Vårt komplette utvalg av kabelklemmer/ kabelfester/ p-klips/ p-klemmer

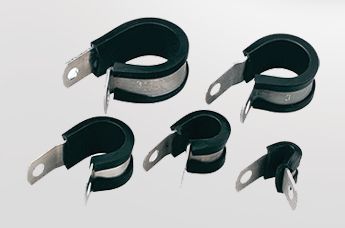

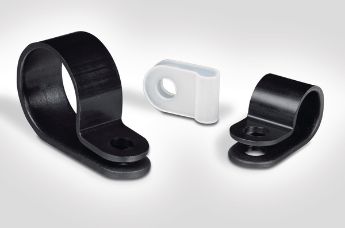

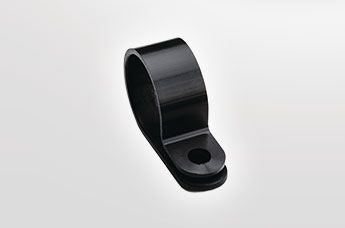

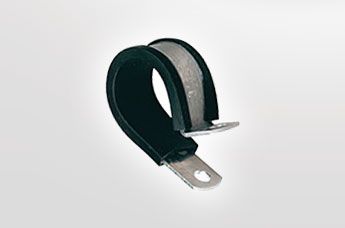

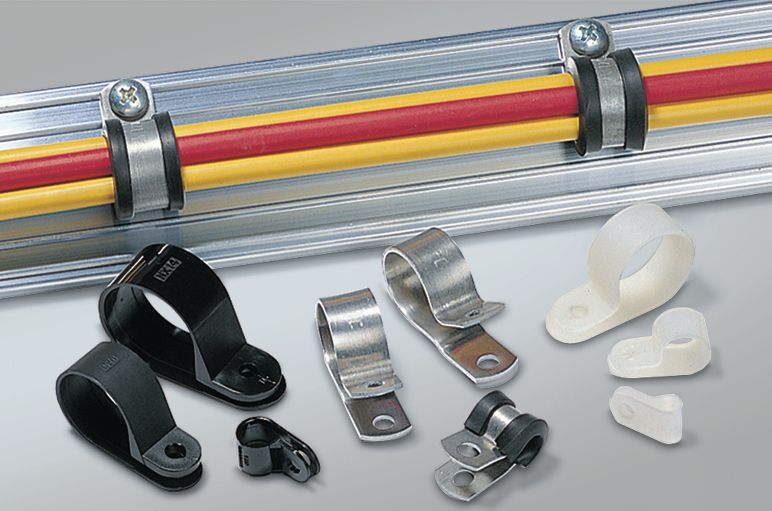

Plast- og metall-p-klemmer


Når det kommer til valg mellom kabelfester, kabelklemmer og kabel-klips, kan det være som å velge mellom en skolisse og en avansert spenne på en skistøvel. Begge gjør jobben de er designet for. Hvis vårt kabelfeste Ratchet P-Clamp er for avansert for ditt behov, ta en titt på  vårt store utvalg av tradisjonelle metall-, plastklemmer og P-Klips. Vi kan også levere bensletråd og bensletape hvis du har behov for det.

Uansett om kabelfeste er produsert i stål, aluminium eller nylon (polyamid 6,6), har alle disse kabelfestene en ting felles: de ser ut som bokstaven «P» fra siden når lukket (hvorav den ble navngitt).







Fordeler og ulemper med tradisjonelle kabelklemmer

Tradisjonelle kabelfester er som regel et mer kostnadseffektiv alternativ for festing av kabelbunter sammenlignet med mer avanserte kabelklemmer. P-klemmene låser kabler og slanger på plass og sørger for at maskiner, kjøretøy og utstyr fortsetter å kjøre. P-klemmene fester ledninger, kabler eller slanger sammen mekanisk og festes sikkert til et ankerpunkt – vanligvis med en skrue eller en bolt

Ulempen med tradisjonelle kabelklemmer er at de mindre egnet for tunge bruksområder og røffe forhold. I tillegg har de en del designbegrensninger:

• Klemmen er ikke ordentlig lukket før festeskruen eller bolten er påført.
• P-klemmediametre er ufleksible, så du må ha med deg flere størrelser.
• Skader på ledninger kan skyldes dårlig montering eller feiljustering av klemmer.
• Tradisjonelle p-klemmer kan kun gjenåpnes ved demontering av hele enheten.

Dersom det er krav for mer robuste kabelfester, som kan tilpasses ulike buntdiametre anbefaler vi derfor våre Ratchet P-Clamp kabelklemmer
