Innstikklemmer for massive- og flertrådige ledere HCPM-3
HelaCon Plus Mini, Art.nr.: 148-90037
Egenskaper
- For profesjonelle kabelkoblinger i elektriske installasjoner
- 40 % mindre - plassbesparende kompakt design
- Lav innføringskraft - enkel å bruke, spar installasjonstid
- Enkel tilgang til testhull
- Meget enkel å koble selv når man arbeider over hodehøyde
- Koblingen kan sjekkes visuellt pga. det transparente huset
- 6 farger for enkel identifisering av størrelse
- Forskjellige lederdiametere kan benyttes i hvert hull
- Sikker montering og installasjon

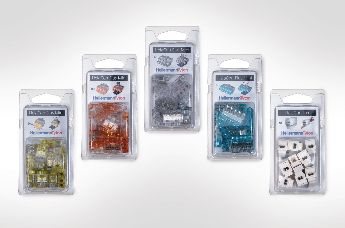

- En praktisk Variobox med 350 assorterte HCPM er også tilgjengelig. Art.nr. 148-90046.
Sertifikater og godkjenninger
Bruk
HelaCon innstikklemmer gir deg en enkel, rask og sikker kobling av kabler og ledninger i elektriske installasjoner. Den nye genereasjonen HelaCon Plus Mini innstikklemmer benyttes uten verktøy, og koblingen skjer ved hjelp av fjærteknologi. HelaCon Plus Mini har dobbelt fjærsystem og både enkel og flertrådig leder kan kombineres.
Er egnet for følgende markerder og industrier HelaCon Plus Mini
-
![Elektroinstallasjon]()
Elektroinstallasjon
-
![Skipsbygging]()
Skipsbygging
-
![Telekommunikasjon]()
Telekommunikasjon
Flere produkter i denne produktgruppen
Innstikklemmer for massive- og flertrådige ledere >| Antall ledere | 3 |
| Antall pr. | eske |
| Bruksområde 2 | |
| Egenskaper og fordeler | |
| Farge | Orange (OG), Transp. (CL) |
| GLOBAL PART DESCRIPTION | HCPM-3-PC-CL/OG |
| Kort beskrivelse (150 karakterer) | Innstikklemme HelaCon Mini 3 |
| Pakn. | 100stk. |
| Produkt familie | HelaCon Plus Mini |
| Produkt gruppe | Innstikklemmer for massive- og flertrådige ledere |
|
|
|
| Avisoleringslengde | 11.0mm |
| Bredde (W) | 15.1mm |
| Dybde (D) | 16.5mm |
| Høyde (H) | 7.70mm |
| Ledertverrsnitt (cULus) | 22-12 AWG massiv Cu / 22-14 fortinnet Cu |
| Ledertversnitt (VDE) mm² | 0,5 til 2,5mm² massiv leder / 1,0 til 2,5mm² flertrådet leder |
| Lengde (L) | 16.5mm |
| Max spenning | 600V |
| Max strømstyrke | 24A |
| Brennbarhetsklasse | UL94 V0 |
| Driftstemperatur - °C | -30 °C til +85 °C |
| ELV compliant (Article 4 - 2) | Ja |
| Farlig gods | Nei |
| Halogenfri | Ja |
| Materiale | Polykarbonat (PC) |
| Spesifikasjoner / Normer |
|
| Spesifikasjoner / Normer | 2006/65/EC, ANSI/UL 486-A, ANSI/UL 486-B, ANSI/UL 486-C, cULus, EN 60998-2-2:2004, EN 60998-2-2:201, ENEC |
| UL anerkjent | Nei |
| UL listet (USA) | Ja |
| UL nummer | E316080 |
| EAN / GTIN | 4031026530604 |
| El.nr. | 12 431 43 |
| Pakning 1 - Antall | 100 |
| Pakning 1 - Bredde (m) | 0.05m |
| Pakning 1 - Høyde (m) | 0.099m |
| Pakning 1 - Lengde (m) | 0.075m |
| Pakning 1 - Type | kartong |
| Pakning 1 - Vekt brutto (kg) | 0.206kg |
| Pakning 1 - Volum (m³) | 0.00037m³ |
| Pakning 3 - Antall | 6300 |
| Pakning 3 - Bredde (m) | 0.245m |
| Pakning 3 - Høyde (m) | 0.32m |
| Pakning 3 - Lengde (m) | 0.37m |
| Pakning 3 - Type | kartong |
| Pakning 3 - Vekt brutto (kg) | 13.478kg |
| Pakning 3 - Volum (m³) | 0.029m³ |
| Pakning 4 - Antall | 170100 |
| Pakning 4 - Bredde (m) | 0.8m |
| Pakning 4 - Høyde (m) | 0.144m |
| Pakning 4 - Lengde (m) | 1.2m |
| Pakning 4 - Type | pall |
| Pakning 4 - Vekt brutto (kg) | 384.906kg |
| Pakning 4 - Volum (m³) | 0.138m³ |
| Vekt | 0.19kg |
| EFO block number | 100302 |
| EFO class ID | 12008004 |
| ETIM 6.0 Key | EC000446 |
| UNSPSC Key | 39131707 |
