Rett gel kabelskjøt med konnektor : Relifix V525Y

RELICON Relifix VYArt.nr.: 435-00659

Egenskaper

  • Ytterskall: En-komponent, farget, åpningsbart, slagfast og flammehemmende
  • Fylt med RELICON gel med høy dielektrisk styrke
  • Skal ikke blandes, rask å montere
  • UV- aldrings- og værbestandig
  • Ubegrenset lagringstid
  • Med konnektor, klar til montering
  • Testet iht. EN 50393 (tilsvarende DIN VDE 0278-393)
  • IPX8 testet

Sertifikater og godkjenninger

Bruk

RELICON Relifix gelteknologi byr på mange fordeler. Den er rask og enkel å montere. Ytterskallet er forsynt med et foliehengsel og er produsert i tykkvegget og kraftig slagfast polypropylene (PP). RELICON gel'en isolerer og forsegler hele skjøten når den er stengt. Avhengig av konnektoren kan Relifix benyttes som gjennomgangs- eller avgreningsskjøt. Den er velegnet til skjøting av polymerkabler og ledninger i PVC, XLPE, PE, EPR etc. Applikasjon: I lavspenningsnett som rett skjøt og avgreningsskjøt. Benyttes over og under jord, nedgravet eller nedsenket eller i kanaler.

Ant. ledere 5
Antall pr. eske
Farge Grønn (GN)
GLOBAL PART DESCRIPTION Relifix V525Y-PP/SI-GN

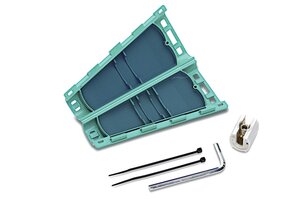

Innhold Støpeform fylt med RELICON gel
Installasjonsveiledning
Konnektor
Buntebånd
Unbrakonøkkel
Mont. verktøy PTS4, ASS103, RCS0425
Pakn. 1Sett
Produkt familie RELICON Relifix VY
Produkt gruppe Rett gel kabelskjøt med konnektor
Variant Gele
Avgreningskabel fra mm² 3 x 2.5mm²
Avgreningskabel til mm² 5 x 25mm²
Bredde (W) 130mm
Hovedkabel mm² (min) 3 x 16mm²
Hovedkabel mm² (max) 5 x 25mm²
Høyde (H) 65mm
Kabeldiameter hovedkabel 9-30mm
Konnektor Kontaktblokk
Lengde (L) 260mm
Ø Avgreningskabel 9-30mm
Driftstemperatur - °C -20°C til +90°C
ELV compliant (Article 4 - 2) Ja
Farlig gods Nei
Lagringstid ubegrenset
Materiale Polypropylen (PP), Silikon (SI)
Spesifikasjoner / Normer
EAN / GTIN 4250596414682
Pakning 1 - Antall 1
Pakning 1 - Bredde (m) 0.139m
Pakning 1 - Høyde (m) 0.075m
Pakning 1 - Lengde (m) 0.28m
Pakning 1 - Type pakke
Pakning 1 - Vekt brutto (kg) 1.32kg
Pakning 1 - Volum (m³) 0.00292
ETIM 6.0 Key EC001170
