Koblingsklemmer HelaCon – for profesjonelle kabelkoblinger


HelaCon koblingsklemmer – Den raske løsningen for profesjonelle kabelkoblinger

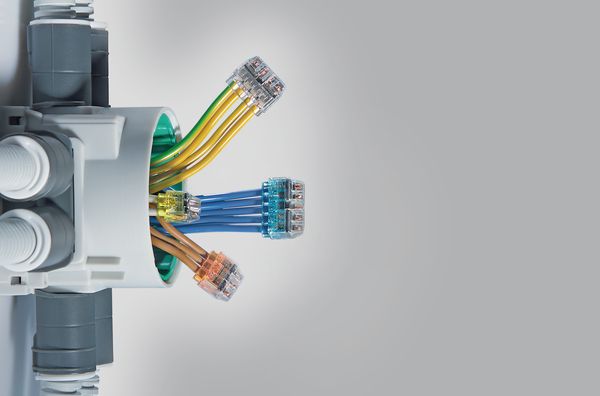

HelaCon koblingsklemmer

HelaCon koblingsklemmer benyttes for rask, enkel og pålitelig tilkobling og distribusjon av kabel og ledninger i elektriske installasjoner i bolig- og næringsbygg. De benyttes for spenninger opp til 450 Volt. 6 størrelser for varierende gir høy fleksibilitet, avhengig av antall ledere og tilgjengelig plass.  HelaCon Plus er











  • Raske, enkle, pålitelige koblingsklemmer / innstikksklemmer
  • For tilkobling og distribusjon av kabel og ledninger i elektriske anlegg
  • For spenninger opp til 450 volt
  • Tverrsnitt opp til 2.5mm
  • Enhver kombinasjon av massiv og flertrådet leder kan benyttes
  • Dobbelt fjærsystem for enklere tilkobling av leder
  • Kan benytte ulik lederdiameter i hvert hull
  • Gjennomsiktig hus - du kan se om koblingen er gjort korrekt!

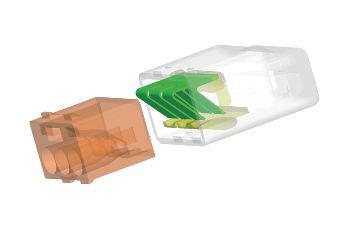

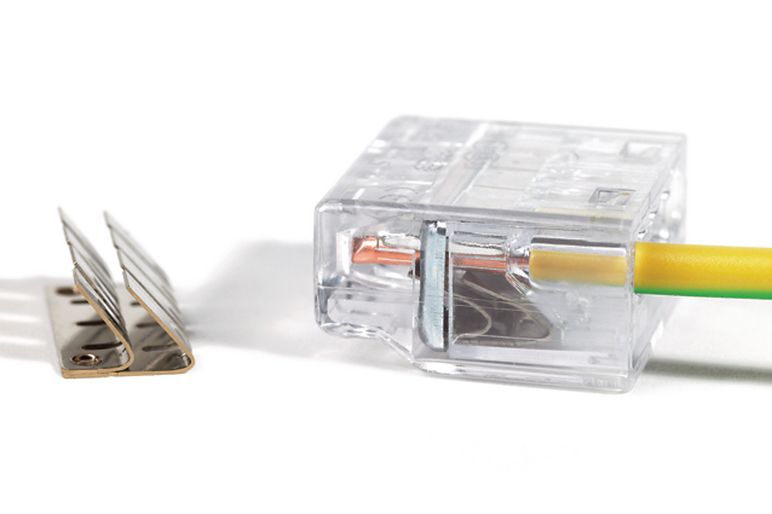

HelaCon koblingsklemmer / innstikklemmer har et unikt dobbelt fjærsystem:
Jo flere ledere som skal kobles sammen, i en koblingsboks, jo viktigere er det at selve tilkoblingene kan gjøres på en enkel og ikke minst sikker måte. Dette var utgangspunktet for utviklingen av det nye doble fjærsystemet.  Hver fjær har sin spesielle funksjon.  Den første fjæren er konstruert slik at man ikke trenger å bruke stor kraft når man fører lederen inn i klemmen - noe som er spesiellt gunstig ved bruk av myke ledere.  Den andre fjæren sørger for at lederen holdes skikkelig på plass. Resultatet er en enkel installasjonsprosess og en sikker kobling.



I april 2016 ble  HelaCon Plus Mini  lansert - den nye generasjonen som er 40% mindre enn sin forgjenger.

Samtidig kom også et nytt HelaCon Plus Mini Kit:  350 assorterte klemmer,  El.nr. 12 431 41

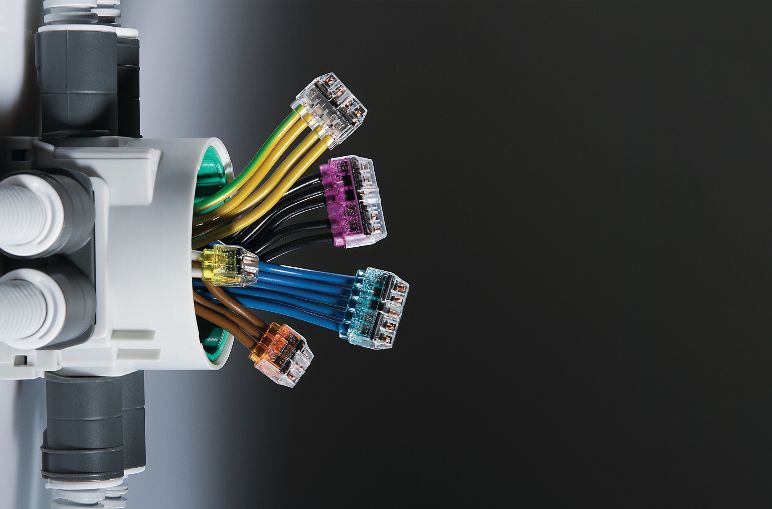

Koblingsklemmer HelaCon Plus Mini har kompakt, moderne design, og de samme gode egenskapene som sin forgjenger, og de er 40% mindre!

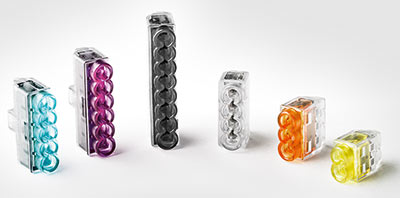

HelaCon Plus MINI
  • Dobbelt fjærsystem for optimal sikkerhet
  • 100% transparente koblingsklemmer for fullstendig visualitet: du ser at koblingen er korrekt utført!

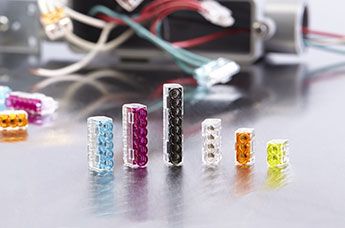

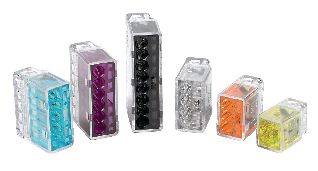

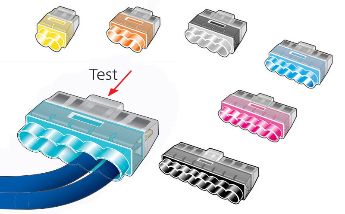

  • 6 størrelser for maksimal fleksibilitet:
  • Til 2, 3, 4, 5, 6 og 8 ledere
  • Fargekoding for enkel identifisering
  • Plassbesparende koblingsklemmer, alle innføringer på en rad
  • Separat testhull
  • Enhver kombinasjon av massiv og flertrådet leder kan kombinere
    i samme klemme (0,5 - 2,5mm²)

Med HelaCon Plus Mini kobler du dine ledere - rask, sikkert, effektivt! Kontakt oss for gratis vareprøver!

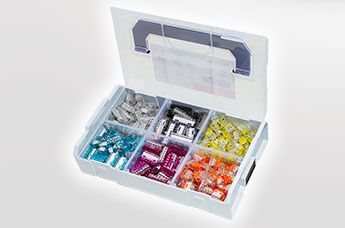

HelaCon Plus Mini Kit

HelaCon Plus Mini Kit

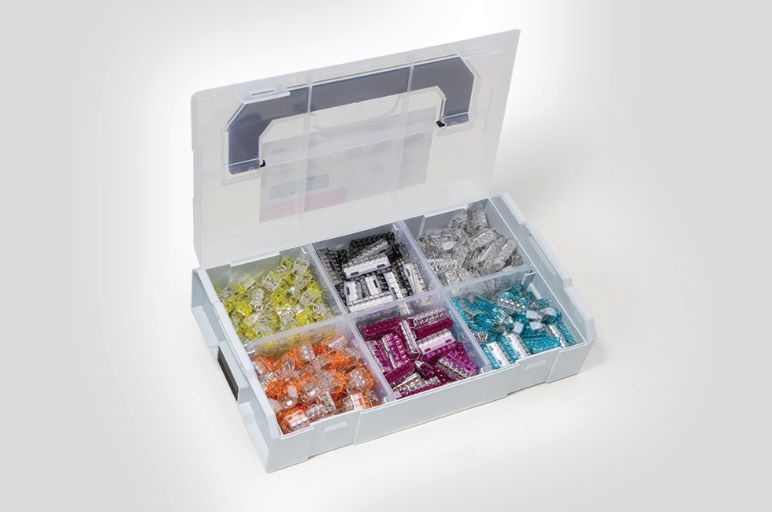

HelaCon Plus Mini Kit:  350 assorterte klemmer,  El.nr. 12 431 41

inneholder 100 stk HECP-2, 80 stk. HECP-3, 60 stk. HECP-4, 50 stk. HECP-5, 40 stk. HECP-6, 20 stk HECP-8

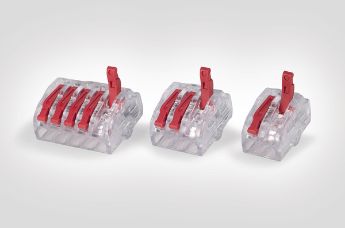

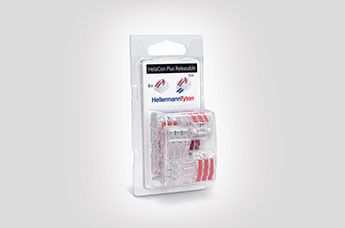

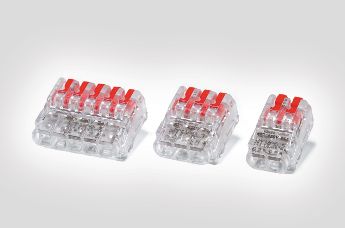

Koblingsklemmer HelaCon Releasable

Åpningsbare koblingsklemmer for alle ledningstyper

Koblingsklemmer HelaCon Releasable

HelaCon åpningsbare koblingsklemmer som benyttes for rask, enkel og pålitelig kobling av kabler gjennom fjærteknikk - uten bruk av verktøy. HelaCon forenkler koblingene og øker sikkerheten både i innfelte og veggmonterte bokser.  Benyttes for alle typer massive og flertrådede ledere. HelaCon tilbyr den beste løsningen der bekvemmelighet og maksimal sikkerhet er et krav.











• Universelle åpningsbare koblingsklemmer med push-in-teknikk for alle ledningstyper
• Massive ledere skyves enkelt inn - ikke nødvendig å åpne spaken
• Kompakt design
• For ledertverrsnitt fra 0.2 mm² til  2.5 mm²
• Separat testhull i bunnen
• Åpningsbare, uten bruk av verktøy
• Transparent hus for enkel visuell sjekk av koblingene
• Enkel montering, installasjon og vedlikehold

Bruksområde

HelaCon koblingsklemmer benyttes for rask, enkel og pålitelig kobling av kabler i elektriske installasjoner.

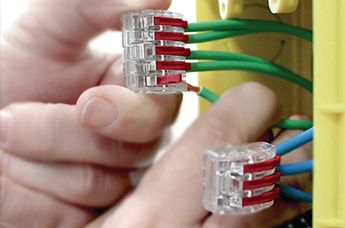

Slik brukes de

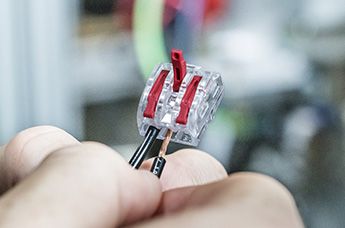

Koblingsklemmer HelaCon Releasable

• Arbeid ikke under belastning
• For alle ledertyper
• Avisoleringslengde 10 mm
• Skyv den avisolerte lederen inn i koblingsklemmen - sjekk at koblingen er korrekt gjennom det transparente huset
• Bruk testhullet i bunnen av klemmen
• Ta ut lederen: Åpne spaken og trekk ut lederen.







Trinn 1: 10 mm avisoleringslengde kan visuellt sjekkes med markeringen på HelaCon Releasable koblingsklemme
Trinn 2: Push-in mekanismen gjør at du kan installere massiv leder uten å åpne spaken.
Trinn 3: Åpne spaken for installasjon av andre ledertyper

Trinn 4: Visuell kontroll av koblingen etter installasjon gjennom det transparente huset
Trinn 5: Multimeter testhull i bunnen av koblingsklemmen

Koblingsklemmer / innstikklemmer HelaCon

HellermannTytons unike koblingsklemmer med dobbelt fjærsystem

Koblingsklemmer / innstikklemmer HelaCon

HelaCon er en avanserte koblingsklemmer  for profesjonellt bruk. Det spesielle doble fjærsystemet gjør det meget  enkelt å føre lederen inn i klemmen med liten kraft, noe som er spesiellt nyttig når man jobber på liten plass eller vanskelig tilgjengelige steder. Det transparente huset gjør at man visuellt kan sjekke at koblingen er korrekt utført.


6 størrelser og 6 farger, for enkel identifikasjon at de forskjellige koblingsklemmene.  Separat testhull i front garanterer sikkerhet under montering, og vedlikehold.

Bruksområder:

HelaCon Plus -Bruksområder

HelaCon koblingsklemmer / innstikklemmer benyttes for rask, enkel og pålitelig kobling av kabler og ledninger i elektroinstallasjoner.

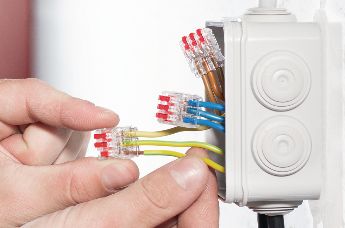

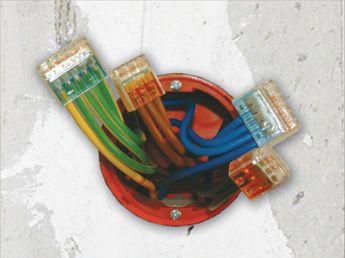

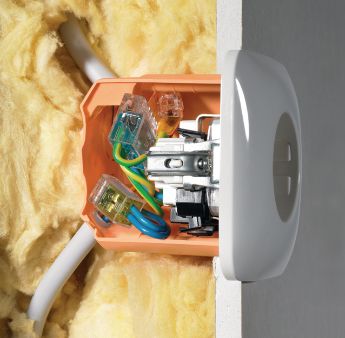

Koblingsklemmene kan benyttes i alle typer koblingsbokser, veggmonterte eller innfelte. Med HelaCon koblingsklemmer / innstikklemmer får man den optimale løsningen når praktisk og enkel montering og maksimal sikkerhet er et krav.

Käyttö

HelaCon Plus Hvordan installere

• Sørg for at strømmen er slått av før koblingen foretas
• Enhver kombinasjon av massiv og flertrådet leder kan kombineres i samme klemme (0,5 - 2,5mm²)
• Avisoler ca 11 mm
• Stikk lederne helt inn i koblingsklemmen
• Benytt voltmeter via separat testhull
• For å bytte ledning, hold og vri hhv. venstre - høyre samtidig som du trekker i koblingsklemmen







1 Det unike doble fjærsystemet gjør det enkelt å skyve lederen inn i klemmen
2 Separat testhull i front
3 Massiv 0.5 - 2.5 mm²
4 Flertrådet 0.5 - 2.5 mm²

Fordelene med HelaCon koblingsklemmer

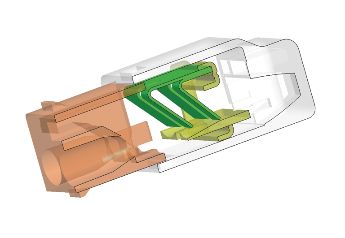

Koblingsklemmer: Dobbel fjærteknologi

Koblingsklemmer: Dobbel fjærteknologi

Jo flere ledere som skal kobles sammen, for eksempel i en veggboks, jo viktigere er det at selve tilkoblingene kan gjøres på en enkel og ikke minst sikker måte. Dette var utgangspunktet for utviklingen av det doble fjærsystemet.



Begge fjærene spiller en viktig rolle.  Den første fjæren er konstruert slik at man ikke trenger å bruke så stor kraft når man fører lederen inn i klemmen, - dette er spesiellt gunstig ved bruk av myke ledere.

Koblingsklemmer: Dobbel fjærteknologi

Den andre fjæren sørger for at lederen holdes skikkelig på plass. Resultatet blir en komfortabel og sikker tilkobling.


Koblingsklemmer: Se hva du gjør

Koblingsklemmer: Se hva du gjør

HelaCon koblingsklemmer er 100% transparente - du kan ved selvsyn sjekke at koblingen er korrekt!

HelaCon koblingsklemmer er fargekodet - hver størrese sin farge.

6 størrelser dekker alle bruksområder.

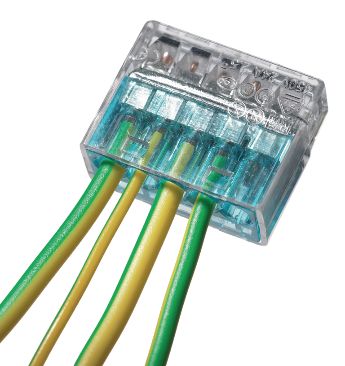

Koblingsklemmer: Disse kabler kan brukes:

Koblingsklemmer: Disse kabler kan brukes:

I HelaCon koblingsklemmer kan man benytte enhver kombinasjon av massive og flertrådede ledere i samme klemme. (0,5-2,5mm2) Vær oppmerksom på at klemmene IKKE skal  benyttes til tilkoblinger av fintrådede ledere, dvs. ledere som har mer enn 7 kordeler.
